Van bi mặt bích hai mảnh: Nguyên tắc kết cấu, Quy tắc lắp đặt và Hạn chế ứng dụng

Hầu hết các lỗi tại chỗ và lỗi lựa chọn trong hệ thống chất lỏng công nghiệp đều xuất phát từ sự hiểu biết hời hợt về đặc tính của van. Nhiều người hành nghề kỹ thuật coi van bi mặt bích hai mảnh là các bộ phận bật tắt thông thường, bỏ qua sự cân bằng về cấu trúc, giới hạn chịu áp lực và logic lắp đặt vốn có của chúng. So với van bi một mảnh thiếu khả năng chịu áp lực và van bi ba mảnh có chi phí bảo trì cao, van bi mặt bích hai mảnh mang lại sự cân bằng tối ưu về độ bền kết cấu, hiệu quả chi phí và độ ổn định vận hành cho các ứng dụng công nghiệp nói chung. Tuy nhiên, thiết kế cấu trúc độc đáo của nó đi kèm với ranh giới lắp đặt rõ ràng và điều kiện làm việc phù hợp. Trong hầu hết các trường hợp, các lỗi thường gặp như rò rỉ, kẹt và hư hỏng thân van không phải do vấn đề chất lượng sản phẩm gây ra mà do lắp đặt không đúng cách và điều kiện làm việc không phù hợp. Bài viết này phân tích các hướng dẫn cơ bản rời rạc và khuôn mẫu của ngành. Nó tiến hành phân tích chuyên sâu về van bi mặt bích hai mảnh từ bản chất cấu trúc, logic lắp đặt dọc và ngang, hướng dẫn vận hành tiêu chuẩn, các kịch bản ứng dụng bị cấm và các câu hỏi thường gặp, cung cấp tài liệu tham khảo thực tế và chuyên nghiệp cho thiết kế đường ống, lắp đặt hiện trường và bảo trì hàng ngày.

1. Van bi mặt bích hai mảnh là gì?

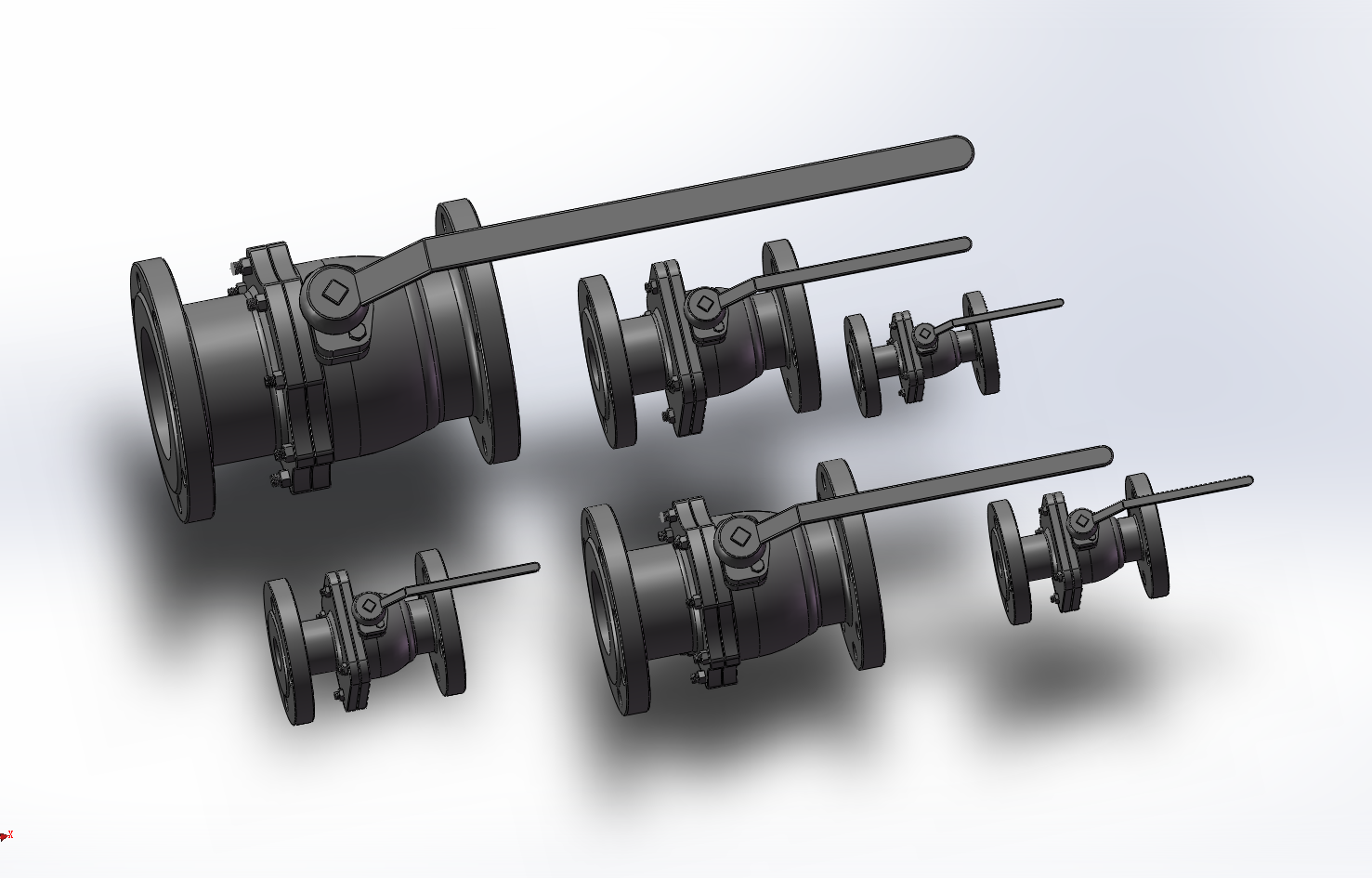

Van bi mặt bích hai mảnh có thân van hai phần chia đôi và cấu trúc kết nối mặt bích tích hợp. Nó được lắp ráp bởi thân van chính và nắp ca-pô, được gắn chặt bằng bu lông cường độ cao và được trang bị các bộ phận bên trong có độ chính xác bao gồm bi, đế van và cụm làm kín thân van. Chiếm vị trí trung gian giữa van bi một mảnh và ba mảnh, nó đóng vai trò là van tiêu chuẩn chính cho kỹ thuật dân dụng, công nghiệp nhẹ, hệ thống hóa chất nói chung và chất lỏng đô thị. Nhiều kỹ sư nhầm lẫn giữa ba loại van bi do thiếu hiểu biết sâu sắc về sự cân bằng cấu trúc của chúng. Van bi một mảnh có giá thành thấp với kết cấu đúc nguyên khối nhưng khả năng chịu áp lực hạn chế và hầu như không có khả năng bảo trì. Van bi ba mảnh hỗ trợ tháo gỡ nội tuyến và thay thế linh kiện, lý tưởng cho điều kiện làm việc khắc nghiệt nhưng với chi phí tổng thể cao hơn. Thiết kế hai mảnh lấp đầy khoảng trống thị trường một cách hoàn hảo. Nó duy trì độ kín đáng tin cậy và độ cứng cấu trúc của van phân chia, bù đắp cho khuyết tật áp suất của van tích hợp và tránh cấu trúc tháo rời phức tạp của van ba mảnh. Về mặt định vị kỹ thuật, nó không phải là một loại van chuyên nghiệp cho các điều kiện làm việc khắc nghiệt mà là một giải pháp tiêu chuẩn hóa và tiết kiệm chi phí cho hầu hết các hệ thống chất lỏng thông thường. Nó áp dụng thiết kế dòng chảy toàn cổng với khả năng chuyển đổi nhanh 90 độ và hiệu suất bịt kín hai chiều. Tương thích với nước, dầu, khí thông thường và môi trường ăn mòn yếu, nó bao gồm các cấp áp suất từ ​​PN16 đến PN40. Với khả năng vận hành ổn định và tỷ lệ hỏng hóc thấp, rất phù hợp với các đường ống được tiêu chuẩn hóa, yêu cầu vận hành liên tục trong thời gian dài và bảo trì không thường xuyên.

2. Van bi mặt bích hai mảnh có thể được lắp đặt theo chiều dọc không?

Lắp đặt van bi mặt bích hai mảnh theo chiều dọc từ lâu đã là một chủ đề gây tranh cãi trong xây dựng công nghiệp. Kết luận thực tế rất rõ ràng: lắp đặt theo chiều dọc là khả thi nhưng không thể áp dụng phổ biến, với những hạn chế nghiêm ngặt về điều kiện làm việc và phương pháp lắp đặt, đây là một trong những cạm bẫy tại chỗ bị bỏ qua nhiều nhất. Khác với van một chiều phụ thuộc vào trọng lực, van bi hai mảnh dựa vào việc bịt kín mặt tựa van được siết chặt trước và khả năng xoay bi để thực hiện việc đóng mở. Về mặt lý thuyết, cả việc lắp đặt theo chiều ngang và chiều dọc đều có thể chấp nhận được về mặt cấu trúc. Tuy nhiên, việc lắp đặt theo chiều dọc sẽ khuếch đại các rủi ro tiềm ẩn như lắng cặn môi trường và sai lệch ứng suất ở thân, làm suy yếu trực tiếp độ ổn định của đệm kín và tuổi thọ sử dụng. Việc lắp đặt theo chiều dọc phù hợp hoàn hảo với môi trường sạch bao gồm nước tinh khiết, nước sạch và khí thông thường ở nhiệt độ bình thường và áp suất thấp mà không ảnh hưởng đến độ ổn định vận hành. Đối với môi trường chứa trầm tích, hạt rắn, độ nhớt cao hoặc dễ kết tinh, không nên lắp đặt theo chiều dọc. Các tạp chất sẽ liên tục lắng xuống dưới đáy thân van thẳng đứng, làm mòn bề mặt đế van chính xác và gây kẹt bi, rò rỉ vi mô và chuyển mạch không trơn tru - những vấn đề hiếm thấy ở các van lắp đặt theo chiều ngang. Ngoài ra, có một quy tắc không thể phá vỡ đối với việc lắp đặt thẳng đứng: thân van không bao giờ được gắn hướng xuống dưới. Tay quay và bộ truyền động phải hướng lên trên hoặc sang một bên. Việc lắp đặt hướng xuống dẫn đến tích tụ môi trường còn sót lại và tạp chất trong khu vực đóng gói thân, gây ra sự ăn mòn dần dần, rò rỉ bên ngoài và những nguy hiểm tiềm ẩn không thể sửa chữa.

3. Hướng dẫn lắp đặt lõi cho van bi mặt bích hai mảnh

Hơn 80% lỗi van giai đoạn cuối là do lắp đặt không đúng tiêu chuẩn chứ không phải do lỗi chất lượng. Việc lắp đặt chuyên nghiệp tập trung vào việc loại bỏ căng thẳng trên đường ống, độ lệch bịt kín và rủi ro va chạm trung bình, thay vì chỉ căn chỉnh các lỗ bu lông và ốc vít. Sau đây là các hướng dẫn hoạt động cốt lõi đã được xác minh tại hiện trường.

3.1 Xử lý trước đường ống để tránh mài mòn tiềm ẩn

Làm sạch và xả kỹ toàn bộ đường ống trước khi lắp đặt để loại bỏ xỉ hàn, rỉ sét, mảnh vụn cắt và các hạt cứng khác. Đế van của van bi hai mảnh sử dụng cấu trúc bịt kín gương có độ chính xác cao. Các tạp chất cứng nhỏ sẽ gây ra các vết xước không thể phục hồi và rò rỉ vi mô vĩnh viễn, đây là nguyên nhân chính dẫn đến hỏng van mới trong thời gian ngắn.

3.2 Căn chỉnh mặt bích không ứng suất

Không bao giờ buộc phải kéo hoặc ép đường ống để căn chỉnh các lỗ mặt bích. Thân van hai mảnh cứng dễ bị biến dạng vi mô dưới tác dụng của lực ép. Khi áp suất hệ thống dao động, thân van bị biến dạng sẽ bị hỏng niêm phong hoặc thậm chí bị nứt. Đảm bảo sự phù hợp tự nhiên của bề mặt mặt bích và vị trí đặt miếng đệm ở giữa để phân bổ áp suất đồng đều.

3.3 Siết chặt bu-lông theo đường chéo và dần dần

Siết chặt các bu lông mặt bích theo đường chéo và theo nhiều giai đoạn thay vì siết chặt hoàn toàn một bên cùng một lúc. Lực nén không đối xứng gây ra ứng suất không cân bằng của miếng đệm và biến dạng mặt bích vi mô, dẫn đến một vấn đề phổ biến tại chỗ: không rò rỉ dưới áp suất thấp nhưng rò rỉ rõ ràng dưới áp suất cao.

3.4 Kiểm tra áp suất toàn hành trình sau khi lắp đặt

Không đưa van vào hoạt động chính thức ngay sau khi lắp đặt. Tiến hành kiểm tra áp suất ở cả trạng thái mở hoàn toàn và đóng hoàn toàn để xác minh hiệu suất bịt kín và kiểm tra các lỗi kẹt hoặc kẹt do ứng suất gây ra, loại bỏ trước các rủi ro tiềm ẩn.

3.5 Dự trữ đủ không gian vận hành và bảo trì

Dành đủ khoảng trống xung quanh thân van, tay quay và bộ truyền động điện hoặc khí nén. Không gian bị chặn sẽ cản trở hoạt động chuyển mạch hàng ngày và bảo trì định kỳ sau này.

4. Các kịch bản cài đặt bị nghiêm cấm

Mặc dù van bi mặt bích hai mảnh có tính ổn định phổ biến và lợi thế về chi phí nhưng chúng có những hạn chế về cấu trúc cố hữu. Việc áp dụng không đúng cách trong các tình huống cụ thể sẽ dẫn đến tình trạng hao mòn không thể phục hồi và các nguy cơ tiềm ẩn về an toàn, đây rõ ràng là những điều cấm kỵ về mặt kỹ thuật.

4.1 Dây chuyền sản xuất liên tục cần bảo trì thường xuyên

Cấu trúc bắt vít hai mảnh không thể hỗ trợ thay thế nội tuyến các bộ phận bị mòn bên trong. Khi các đế van hoặc vòng đệm bị mòn, toàn bộ van phải được tháo ra và ngắt kết nối đường ống để bảo trì. Tiêu chuẩn này không áp dụng được cho các tình huống sản xuất liên tục 24 giờ đòi hỏi phải vệ sinh thường xuyên và thay thế bộ phận, trong đó van bi ba mảnh là lựa chọn khả thi duy nhất.

4.2 Điều kiện làm việc với môi trường dạng hạt, tinh thể hoặc độ nhớt cao

Không giống như van ba mảnh hỗ trợ tháo rời và làm sạch nhanh chóng, van hai mảnh không thể tháo rời dễ dàng để loại bỏ cặn bẩn bên trong. Hoạt động lâu dài với vật liệu không tinh khiết sẽ gây mài mòn bề mặt bịt kín liên tục và gây kẹt bi, làm tăng mạnh khả năng hỏng hóc.

4.3 Đường ống có búa nước nghiêm trọng và biến động áp suất thường xuyên

Cấu trúc phân chia hai mảnh có khả năng chống va đập thấp hơn so với van tích hợp và van ba mảnh được gia cố. Tác động lặp đi lặp lại của búa nước và thay đổi áp suất mạnh sẽ làm lỏng các bu lông buộc chặt và làm giảm lực siết chặt trước, dẫn đến rò rỉ môi chất dai dẳng.

4.4 Quy định điều tiết dài hạn

Van bi mặt bích hai mảnh được thiết kế nghiêm ngặt để kiểm soát bật tắt hơn là dịch vụ tiết lưu. Hoạt động nửa mở trong thời gian dài sẽ gây ra hiện tượng cọ rửa trung bình ở tốc độ cao trên đế van, nhanh chóng làm mòn lớp đệm gương và gây rò rỉ không thể khắc phục được. Nó chỉ cho phép điều chỉnh lưu lượng tức thời chứ không cho phép điều tiết liên tục.

4.5 Lắp đặt không chuẩn trong các tình huống chống cháy nổ

Đối với các chất dễ cháy nổ, việc bỏ qua các thiết bị khử tĩnh điện hoặc lắp đặt thân cây hướng xuống dưới sẽ gây ra sự tích tụ tĩnh điện và lắng đọng trung bình, gây ra nguy cơ cháy nổ nghiêm trọng.5. Những câu hỏi thường gặp về Two-Piece

5. Các câu hỏi thường gặp về lắp đặt van bi mặt bích hai mảnh

Câu hỏi 1: Phương pháp lắp đặt nào mang lại tuổi thọ dài hơn, theo chiều dọc hay chiều ngang?

Đối với phương tiện sạch không có tạp chất, tư thế lắp đặt ít ảnh hưởng đến tuổi thọ sử dụng. Đối với môi trường dễ bị trầm tích, việc lắp đặt theo chiều ngang sẽ ổn định hơn nhiều. Nó tránh được sự lắng đọng tạp chất bên trong một cách hiệu quả và giảm mài mòn bề mặt bịt kín, khiến nó trở thành giải pháp ưu tiên cho các điều kiện làm việc phức tạp.

Câu hỏi 2: Tại sao van chỉ bị rò rỉ ở áp suất cao mà không bị rò rỉ ở áp suất thấp sau khi lắp đặt?

Hơn 90% những hư hỏng như vậy là do bu lông siết chặt không đều, độ lệch của miếng đệm và ứng suất đường ống không được giải phóng. Độ lệch cấu trúc không đáng kể dưới áp suất thấp nhưng được khuếch đại dưới áp suất cao, dẫn đến hỏng hóc. Vấn đề có thể được giải quyết bằng cách siết chặt lại các bu lông theo đường chéo và loại bỏ căng thẳng trên đường ống.

Câu 3: Van bi mặt bích hai mảnh có thể khớp với bộ truyền động tự động không?

Đúng. Van bi mặt bích hai mảnh tiêu chuẩn cao hoàn toàn tương thích với bộ truyền động điện và khí nén. Chúng hỗ trợ điều khiển tự động từ xa và là lựa chọn tiết kiệm chi phí cho đường ống dẫn chất lỏng tự động.

Q4: Nguyên nhân gây kẹt van mới lắp đặt là gì?

Các nguyên nhân phổ biến bao gồm bịt ​​kín các vết trầy xước bề mặt do tạp chất trong đường ống, biến dạng vi mô do căn chỉnh mặt bích cưỡng bức và thiếu hoạt động thử nghiệm giảm áp. Đây là những lỗi cài đặt điển hình chứ không phải là vấn đề về chất lượng sản phẩm.

Câu 5: Làm thế nào để lựa chọn giữa van bi mặt bích hai mảnh và ba mảnh?

Chọn van bi hai mảnh cho điều kiện làm việc thông thường với tần suất bảo trì thấp và nhu cầu kiểm soát chi phí. Chọn van bi ba mảnh cho môi trường ăn mòn khắc nghiệt, phương tiện dễ bị tắc nghẽn và hệ thống sản xuất liên tục cần bảo trì nội tuyến. Không có sự vượt trội tuyệt đối giữa hai điều này - chỉ có sự phù hợp dựa trên kịch bản.

Phần kết luận

Giá trị kỹ thuật cốt lõi của van bi mặt bích hai mảnh nằm ở khả năng thích ứng tuyệt vời của chúng với hầu hết các tình huống chất lỏng công nghiệp nói chung. Với cấu trúc ổn định, hiệu suất hoàn thiện và chi phí có thể kiểm soát được, chúng đã trở thành thành phần cơ bản và cốt lõi của đường ống công nghiệp hiện đại. Hầu hết các lỗi van được cho là do điều kiện làm việc không khớp và lắp đặt không chuẩn, chứ không phải do lỗi vốn có của sản phẩm. Sự hiểu biết thấu đáo về sự cân bằng về cấu trúc, ranh giới lắp đặt và những điều cấm kỵ trong ứng dụng giúp các kỹ sư tránh được những lỗi lắp đặt rập khuôn, tối đa hóa độ ổn định vận hành lâu dài, giảm chi phí bảo trì tổng thể và cuối cùng nhận ra hoạt động an toàn, hiệu quả và bền vững của hệ thống chất lỏng công nghiệp.
