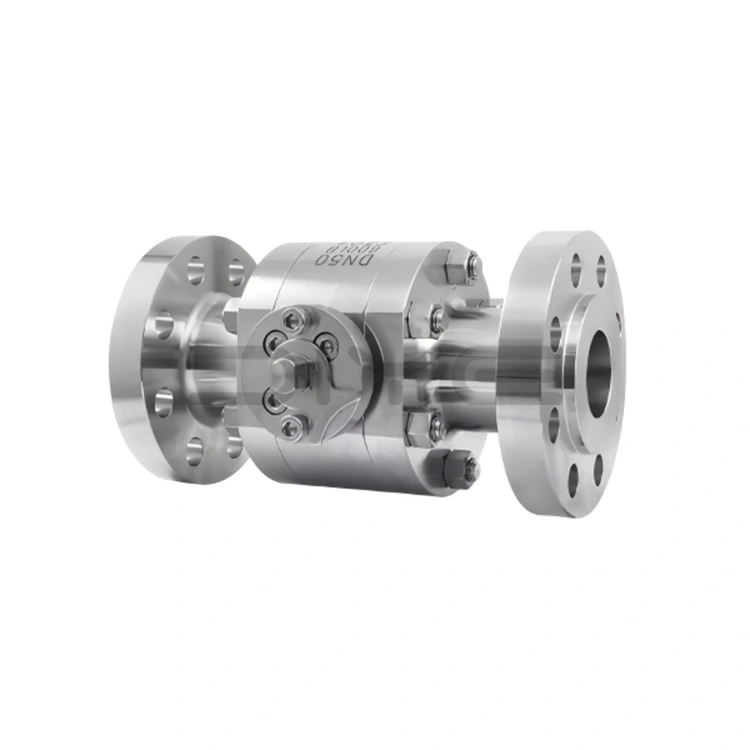

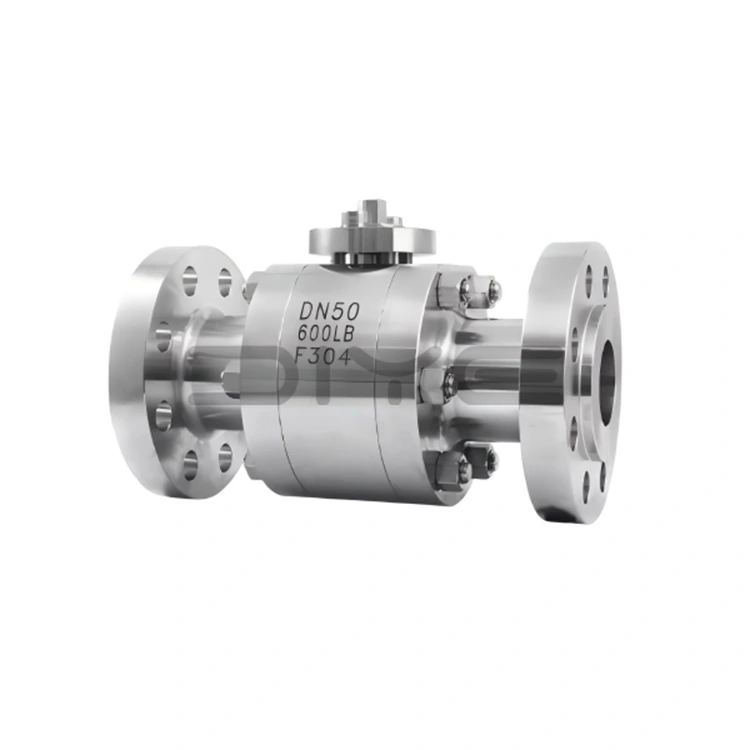

Van bi mặt bích cao áp bằng thép rèn

Dòng Van bi mặt bích áp suất cao bằng thép rèn của DIYE VALVE được thiết kế, sản xuất và thử nghiệm theo đúng nhiều tiêu chuẩn trong nước và quốc tế để đảm bảo hiệu suất sản phẩm đáp ứng nhu cầu kỹ thuật toàn cầu.

- Tiêu chuẩn thiết kế và sản xuất: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Tiêu chuẩn kết nối mặt bích: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Tiêu chuẩn chiều dài kết cấu: ASME B16.10

- Tiêu chuẩn kiểm nghiệm: GB/T 13927, ISO 5208

Đường kính danh nghĩa tiêu chuẩn: DN10~DN300 (1/4"~12"), xếp hạng áp suất: Loại 150 ~ Loại 600 (PN10~PN100); Có sẵn các thông số kỹ thuật phi tiêu chuẩn áp suất cao tùy chỉnh như 2500LB và PN400 và đường kính danh nghĩa có thể được điều chỉnh theo bản vẽ của khách hàng để thích ứng với các yêu cầu đường ống áp suất cao khác nhau.

Ưu điểm sản phẩm cốt lõi

1. Vật liệu rèn chất lượng cao, hiệu suất ổn định

Chất liệu chính của Van bi mặt bích cao áp thép rèn là thép rèn chất lượng cao, phù hợp với nhiều điều kiện làm việc khắc nghiệt khác nhau, cụ thể như sau:

- Thép rèn Carbon (WCB/A216-WCB): Độ bền kết cấu cao, phù hợp với điều kiện áp suất cao không bị ăn mòn thông thường (như đường ống dẫn dầu khí công nghiệp thông thường).

- Vật liệu rèn bằng thép không gỉ (F304/F316L): Vật liệu 304 có khả năng chống ăn mòn nhẹ, thích hợp cho hóa chất áp suất cao, xử lý nước và các điều kiện khác; Chất liệu 316L có bổ sung molypden giúp cải thiện đáng kể khả năng chống ăn mòn và chống oxy hóa, thích hợp với môi trường có tính ăn mòn cao như axit, kiềm, môi trường chứa lưu huỳnh và nước biển. Tuổi thọ của nó trong điều kiện ăn mòn áp suất cao gấp 3-5 lần so với van bi thép carbon thông thường.

- Thép rèn đặc biệt (chẳng hạn như 35CrMoA): Được tùy chỉnh cho áp suất cực cao và điều kiện làm việc đặc biệt, cung cấp hỗ trợ vật liệu đáng tin cậy.

2. Phụ kiện hiệu suất cao, an toàn và bền bỉ

Tất cả các phụ kiện dành cho Van bi mặt bích cao áp bằng thép rèn đều được làm bằng vật liệu chuyên dụng chịu áp lực cao, đảm bảo sự ổn định và an toàn tổng thể của van:

- Thân van: Được làm bằng vật liệu rèn chống mài mòn và chống ăn mòn như 2Cr13/A246-416, được xử lý bề mặt bằng nitrided, mang lại độ bền xoắn tuyệt vời. Thiết kế gắn phía dưới với cấu trúc đệm kín phía sau giúp thân van không bị rơi ra và rò rỉ vật liệu.

- Bu lông: Sử dụng bu lông chuyên dụng chịu áp lực cao 35CrMoA/A193-B7, có độ bền cao và chống nới lỏng, phù hợp với điều kiện áp suất cao.

- Phớt: Được làm bằng vật liệu chuyên dụng chịu áp lực cao như PTFE, PPL, fluororubber. Một số mô hình sử dụng cấu trúc ba của phốt cứng kim loại + phốt phụ đàn hồi, trong đó áp suất càng cao, phốt càng chặt, đạt được độ rò rỉ bằng hai chiều và đáp ứng tiêu chuẩn "không rò rỉ" API 6D.

3. Cấu trúc khoa học, khả năng thích ứng rộng

Áp dụng các thiết kế kết cấu có mục tiêu dựa trên các điều kiện vận hành, Van bi mặt bích áp suất cao bằng thép rèn phù hợp với nhiều tình huống khác nhau:

- Cấu trúc bi nổi: Thích hợp cho các loại van có đường kính nhỏ, dựa vào áp suất trung bình để đảm bảo khít chặt giữa bi và mặt tựa van. Cấu trúc đơn giản, niêm phong đáng tin cậy.

- Cấu trúc bi cố định: Thích hợp cho các loại van có đường kính lớn. Bi được đỡ bởi trục trên và trục dưới, chống lệch trong quá trình đóng mở, giảm mô men xoắn vận hành, phù hợp khi vận hành thường xuyên dưới áp suất cao, giảm mài mòn thân van.

- Thiết kế chống tĩnh điện và chống cháy: Được trang bị trên một số dòng máy. Thiết kế chống tĩnh điện ngăn chặn tia lửa điện và thiết kế chống cháy cho phép bịt kín tạm thời thông qua tiếp xúc kim loại với kim loại sau khi phớt bị đốt cháy, phù hợp với điều kiện áp suất cao dễ cháy nổ.

Cam kết của chúng tôi

Là nhà sản xuất và nhà cung cấp chuyên nghiệp tại Trung Quốc, DIYE VALVE tuân thủ triết lý "Chất lượng là trên hết, Khách hàng là tối cao". Nhà máy của chúng tôi có hệ thống sản xuất và thử nghiệm hoàn chỉnh, được kiểm soát chặt chẽ trong suốt quá trình để đảm bảo chất lượng sản phẩm. Chúng tôi cũng cung cấp dịch vụ hỗ trợ kỹ thuật và hậu mãi chuyên nghiệp, đồng thời đã thiết lập mối quan hệ hợp tác lâu dài và ổn định với các đối tác toàn cầu.

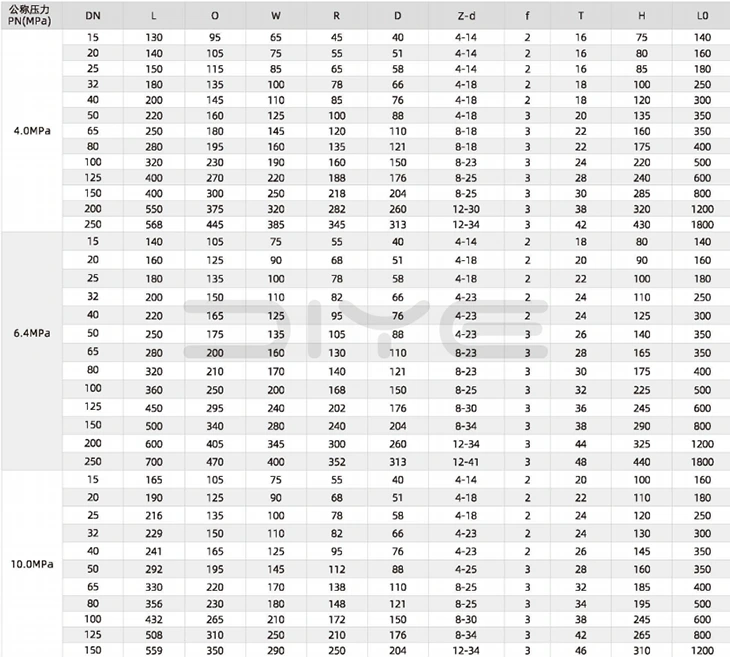

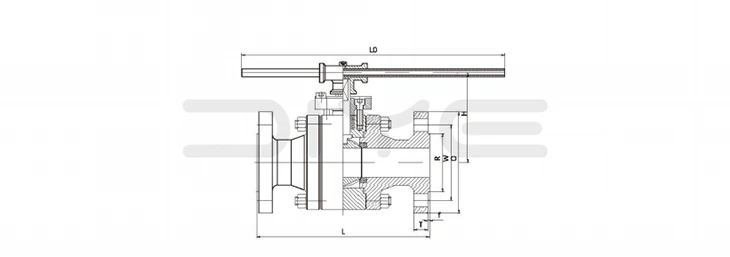

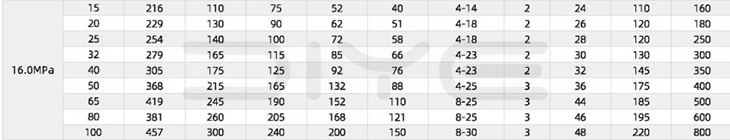

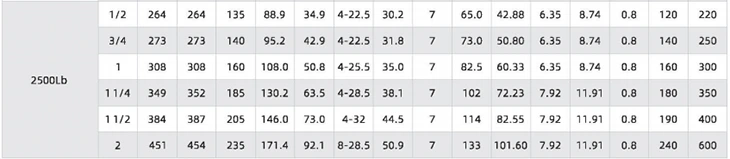

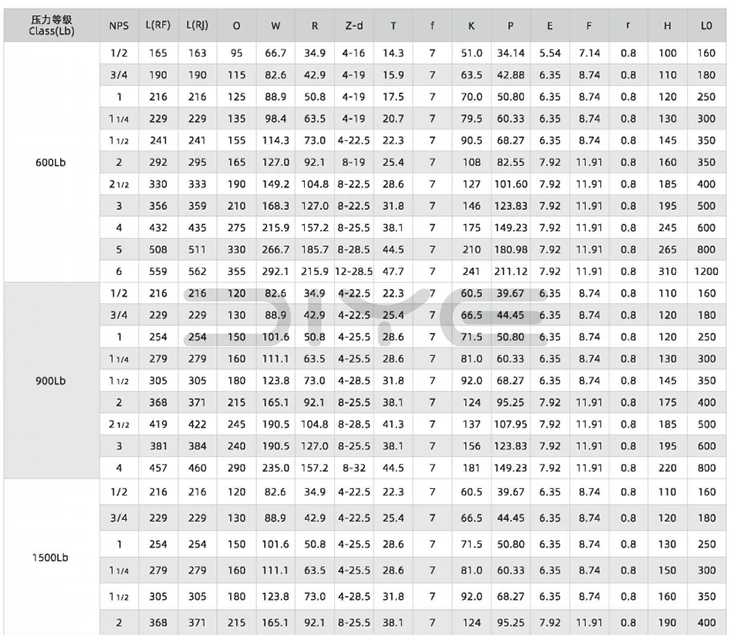

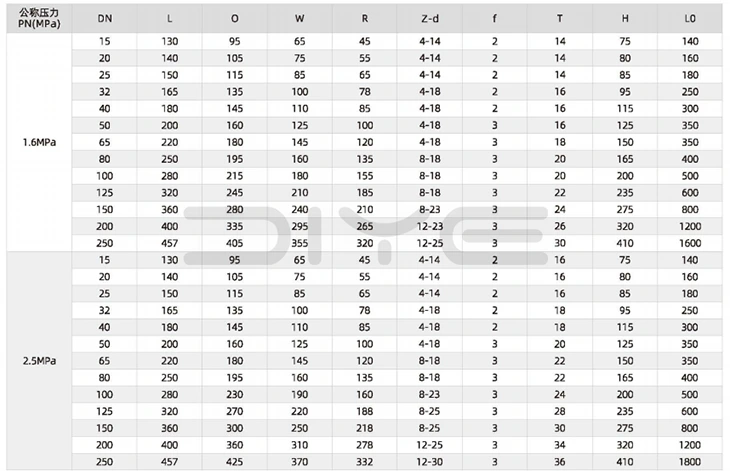

Thông số kỹ thuật

Câu hỏi thường gặp

Hỏi: Van bi mặt bích áp suất cao bằng thép rèn có thể đạt được độ rò rỉ bằng 0 dưới áp suất cao không?

A: Nó sử dụng thiết kế bịt kín kép phù hợp với điều kiện làm việc áp suất cao: ① Niêm phong chính: Nó sử dụng sự kết hợp giữa đế van đàn hồi nhúng (PTFE/PPL/fluororubber) và phớt cứng bằng kim loại, có vòng chữ O phía sau đế van. Áp suất trung bình càng cao, đế van nén bóng càng chặt, đạt được độ rò rỉ bằng 0 hai chiều và đáp ứng tiêu chuẩn "không rò rỉ" API 6D; ② Niêm phong thân van: Nó sử dụng thân van gắn phía dưới + cấu trúc phốt phía sau + phốt đóng gói nhiều lớp. Việc đóng gói được làm bằng than chì hoặc PTFE linh hoạt đặc biệt áp suất cao để ngăn chặn rò rỉ trung bình ở thân van và tránh xoắn và tách thân van dưới áp suất cao; ③ Thiết kế chống tĩnh điện/chống cháy: Một số model được tích hợp lò xo chống tĩnh điện. Khi con dấu bị đốt cháy, có thể đạt được sự niêm phong tạm thời thông qua tiếp xúc kim loại với kim loại, phù hợp với điều kiện làm việc với môi trường dễ cháy nổ.

Hỏi: Sự khác biệt giữa cấu trúc bóng nổi và cấu trúc bóng cố định của Van bi mặt bích áp suất cao bằng thép rèn là gì? Làm thế nào để chọn theo cỡ nòng?

Trả lời: ① Cấu trúc quả bóng nổi: Thường được sử dụng cho cỡ nòng nhỏ (DN10 ~ DN50), quả bóng không có giá đỡ cố định và đạt được độ kín bằng cách ấn quả bóng vào đế van một mặt thông qua áp suất trung bình. Nó có cấu trúc đơn giản, mô-men xoắn đóng mở nhỏ và chi phí thấp, phù hợp với điều kiện làm việc áp suất cao và dòng chảy nhỏ thông thường; ② Cấu trúc bóng cố định: Thường được sử dụng cho cỡ nòng lớn (DN65 ~ DN300), bóng được đỡ cố định bởi thân van trên và dưới, không bị lệch trong quá trình đóng và mở, ổn định chịu áp lực mạnh, phù hợp với điều kiện làm việc áp suất cao, dòng chảy lớn và thường xuyên, có thể giảm nguy cơ mài mòn và biến dạng thân van một cách hiệu quả. Diye có thể tùy chỉnh cấu trúc bóng nổi hoặc bóng cố định theo nhu cầu và điều kiện làm việc của khách hàng.

Hỏi: Các biện pháp phòng ngừa chính khi lắp đặt Van bi mặt bích áp suất cao bằng thép rèn trong điều kiện làm việc áp suất cao là gì?

A: ① Kết nối mặt bích: Bu lông phải là loại bu lông đặc biệt áp suất cao như 35CrMoA/A193-B7, phải áp dụng nguyên tắc "đường chéo đồng đều và siết chặt từng bước" để tránh nứt thân van do lực không đồng đều và mô-men xoắn phải tuân thủ các quy định tiêu chuẩn; ② Hướng dòng chảy trung bình: Xác nhận rằng dấu hướng dòng chảy trên thân van phù hợp với hướng dòng chảy trung bình; không có hạn chế về hướng dòng chảy của van bi toàn cổng; ③ Môi trường lắp đặt: Tránh tiếp xúc ngoài trời với ánh nắng và mưa, đồng thời làm sạch tạp chất trong đường ống trước khi lắp đặt để tránh tắc nghẽn lõi bi; ④ Chấp nhận kiểm tra áp suất: Việc kiểm tra áp suất tại chỗ phải được thực hiện sau khi lắp đặt. Áp suất thử áp suất nước bằng 1,5 lần áp suất danh nghĩa và áp suất thử áp suất không khí bằng 1,1 lần áp suất danh nghĩa. Nó chỉ có thể được đưa vào sử dụng nếu không có rò rỉ.
