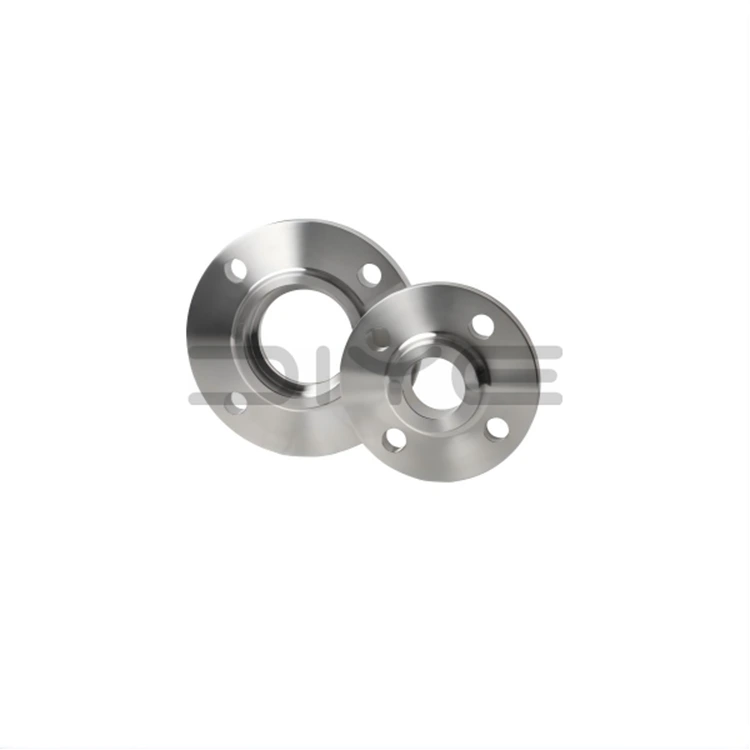

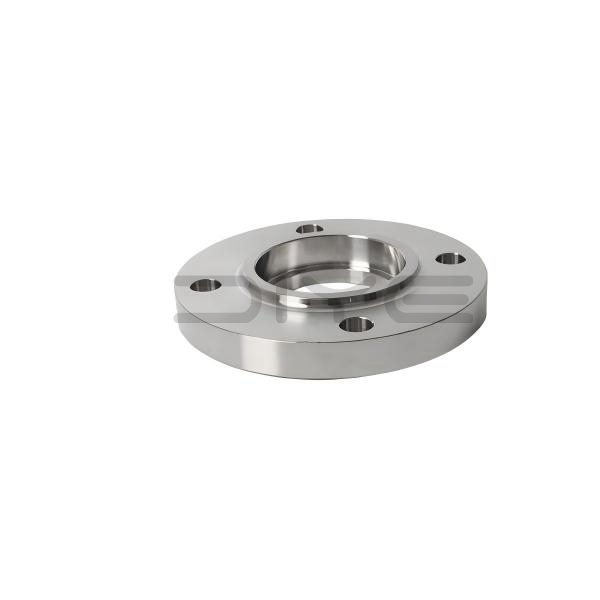

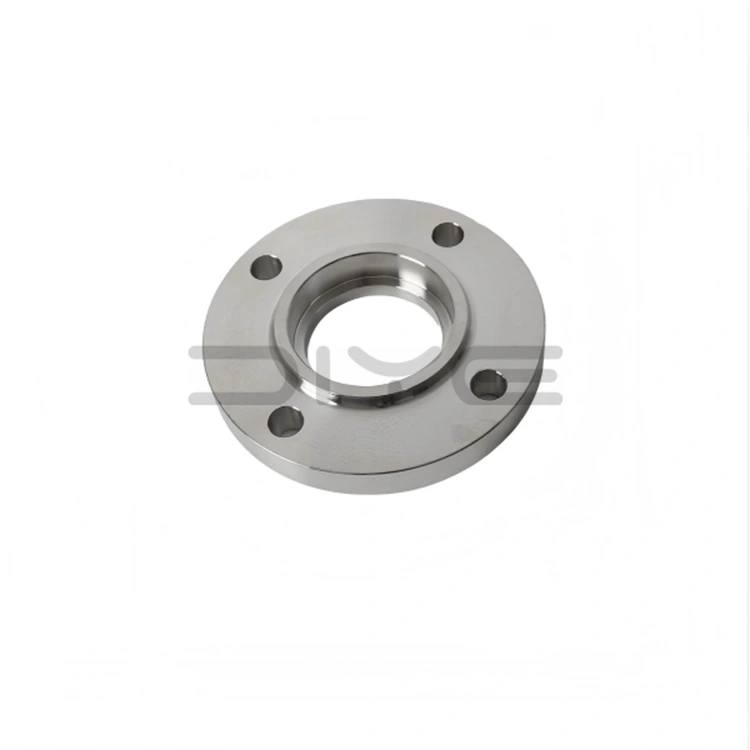

Mặt bích hàn ổ cắm

Mặt bích hàn ổ cắm là mặt bích rèn có cổ với rãnh ổ cắm bên trong ở một đầu. Trong quá trình lắp đặt, ống thép được lắp vào ổ cắm và được cố định bằng mối hàn phi lê bên ngoài, loại bỏ nhu cầu vát mép đầu ống hoặc sử dụng tấm lót hàn đối đầu. Các sản phẩm này chủ yếu được sản xuất theo tiêu chuẩn ASME B16.5, bao gồm các mức áp suất từ ​​Loại 150 đến Loại 2500, khiến chúng trở thành kết nối có thể tháo rời được ưu tiên cho các hệ thống đường ống áp suất cao, đường kính nhỏ.

Các loại bề mặt niêm phong tiêu chuẩn

1. RF (Mặt nâng): Loại phổ biến trong ngành, tương thích với các miếng đệm vết thương xoắn ốc và các miếng đệm PTFE, phù hợp với điều kiện vận hành chung.

2. RJ (Ring Joint): Được thiết kế cho điều kiện nhiệt độ và áp suất cực cao, tương thích với các vòng đệm kim loại.

3. MFM (Matching Face): Ngăn chặn sự ăn mòn và nén của miếng đệm, cải thiện độ ổn định của miếng đệm trong các điều kiện khắc nghiệt.

Nguyên lý làm việc và quy trình hàn

1. Lắp ống: Lắp ống vào ổ cắm cho đến khi nó tiếp xúc với bước bên trong, sau đó rút nhẹ lại để tạo khe hở giãn nở nhiệt.

2. Hàn phi lê: Thực hiện các mối hàn phi lê bên ngoài liên tục tại điểm nối của thành ngoài ống và cổ mặt bích.

3. Bịt kín và giảm căng thẳng: Mối hàn giúp cố định và bịt kín cấu trúc; khe hở bên trong hấp thụ sự giãn nở nhiệt, ngăn ngừa nứt mối hàn.

4. Kiểm tra không phá hủy: Mối hàn có thể được kiểm tra độ xuyên PT để đảm bảo hiệu suất bịt kín chính xác của các hệ thống đường kính nhỏ quan trọng.

Ưu điểm về kết cấu cốt lõi

1. Mặt bích hàn ổ cắm tự định tâm: Mặt bích hàn ổ cắm tích hợp cho phép căn chỉnh đường ống tự động, đơn giản hóa việc lắp đặt và đảm bảo độ đồng trục cao.

2. Cấu trúc rèn tích hợp: Thiết kế cổ rèn một mảnh mang lại độ cứng tuyệt vời và khả năng chịu áp lực ổn định.

3. Hàn hiệu quả và thuận tiện: Chỉ cần các mối hàn phi lê bên ngoài, cho phép thi công nhanh và loại bỏ nhu cầu hàn xuyên thấu hoàn toàn.

4. Bảo vệ ứng suất nhiệt: Một khe giãn nở chuyên dụng được cung cấp ở đáy ống để giải phóng ứng suất nhiệt ở nhiệt độ cao và ngăn ngừa hỏng khớp.

Thông số kỹ thuật và tùy chọn vật liệu

1. Kích thước tiêu chuẩn: Chủ yếu là DN15–DN50 (NPS 1/2”–2”), được tối ưu hóa cho các hệ thống áp suất cao có đường kính nhỏ.

2. Xếp hạng áp suất: Thông số kỹ thuật thường được sử dụng là Loại 300/600 trở lên, phù hợp với điều kiện áp suất trung bình và cao.

3. Các loại vật liệu: Có sẵn bằng thép carbon ASTM A105, thép không gỉ 304/316L, thép hợp kim và thép rèn ở nhiệt độ thấp.

Kịch bản ứng dụng và khả năng dịch vụ

Mặt bích hàn ổ cắm DIYE VAN được sử dụng rộng rãi trong các dự án dầu khí, hóa chất, sản xuất điện và kỹ thuật quốc tế. Chúng tôi cung cấp các kích thước tiêu chuẩn trong kho cũng như các giải pháp tùy chỉnh hoàn toàn cho các kích thước không chuẩn và các vật liệu đặc biệt. Mỗi sản phẩm đều đi kèm với báo cáo kiểm tra chất lượng hoàn chỉnh của nhà sản xuất, chứng chỉ vật liệu, dữ liệu phát hiện sai sót và một bộ tài liệu xuất khẩu đầy đủ, đảm bảo tuân thủ đầy đủ các yêu cầu của nhiều dự án khác nhau trên toàn thế giới.

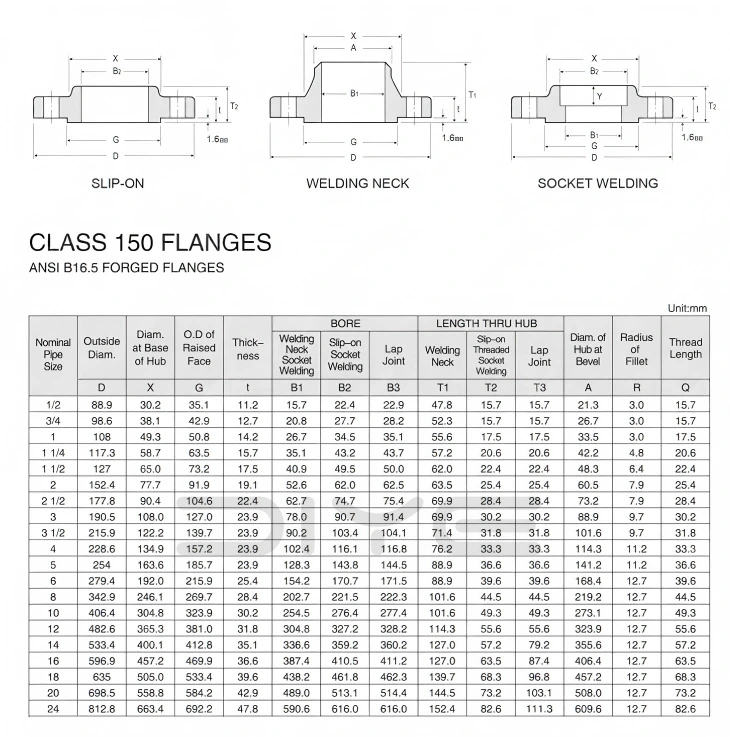

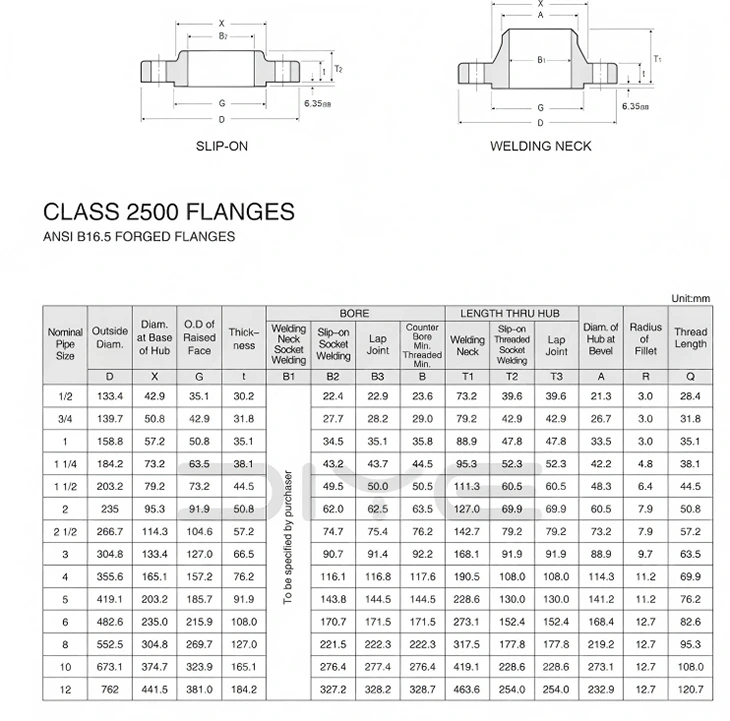

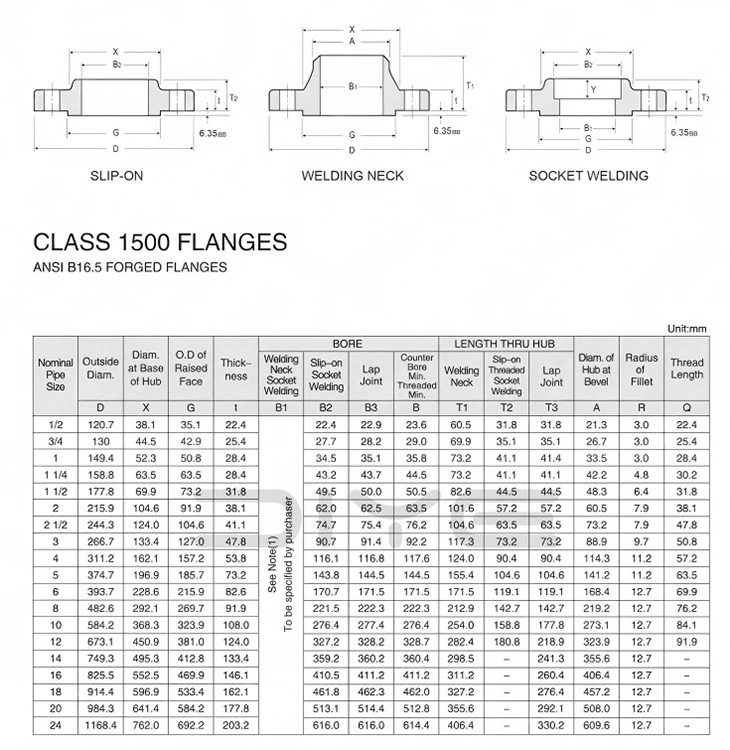

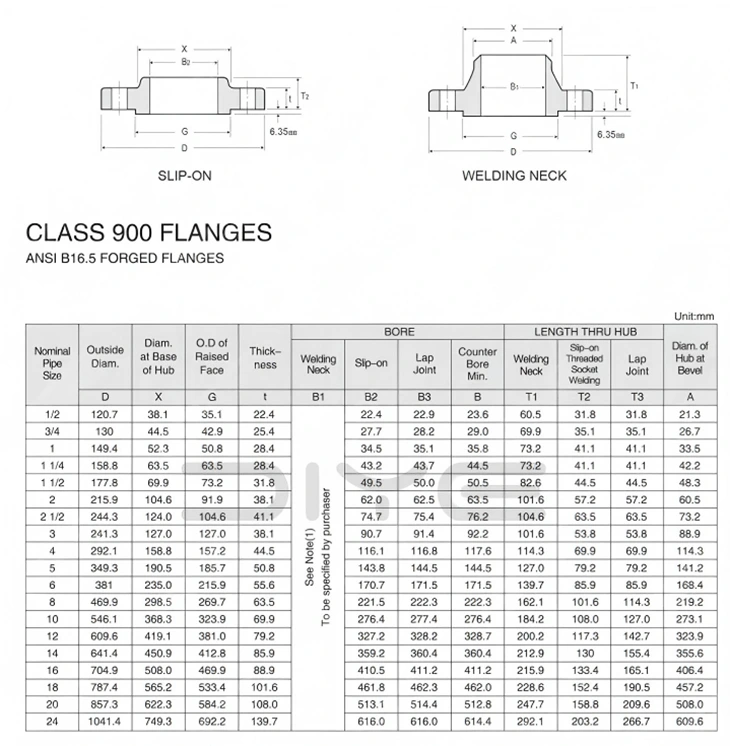

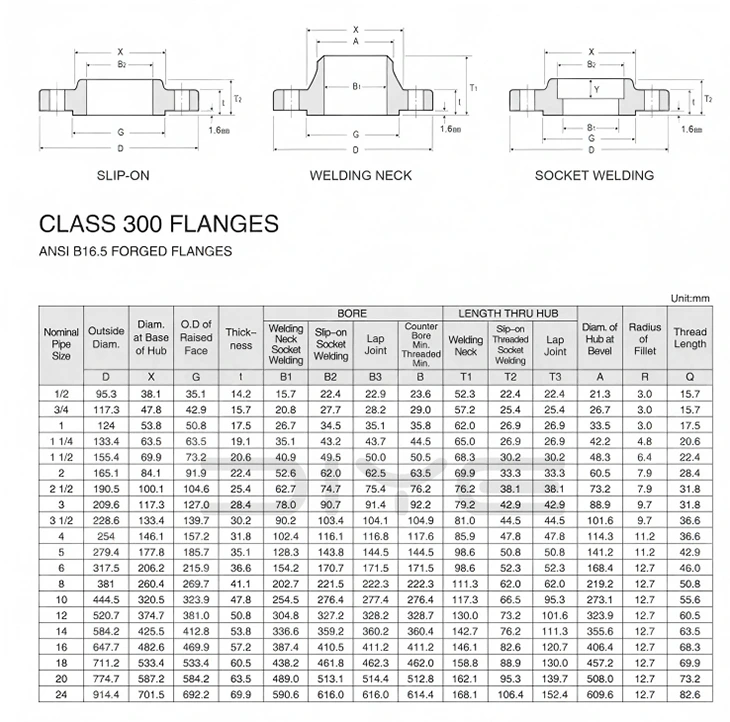

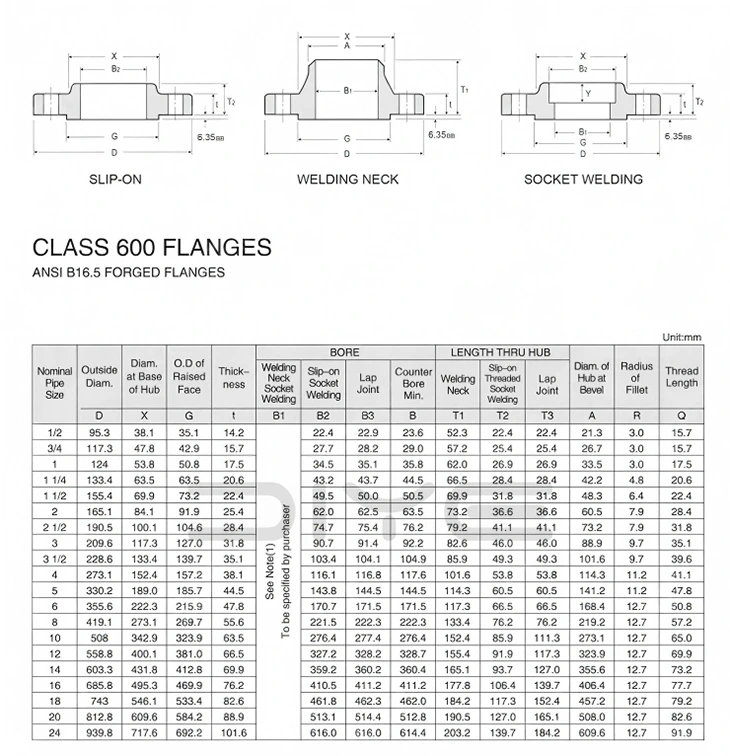

Thông số kỹ thuật
