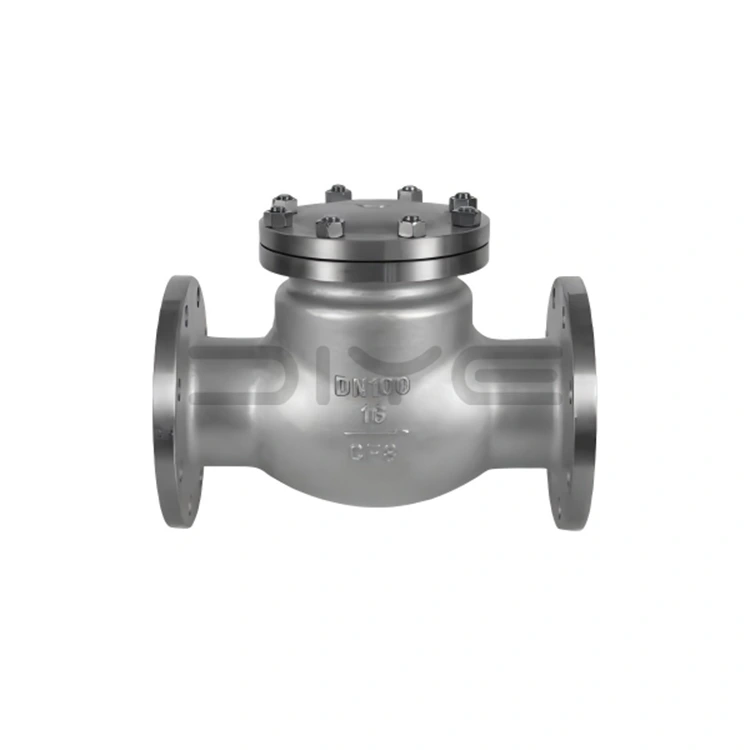

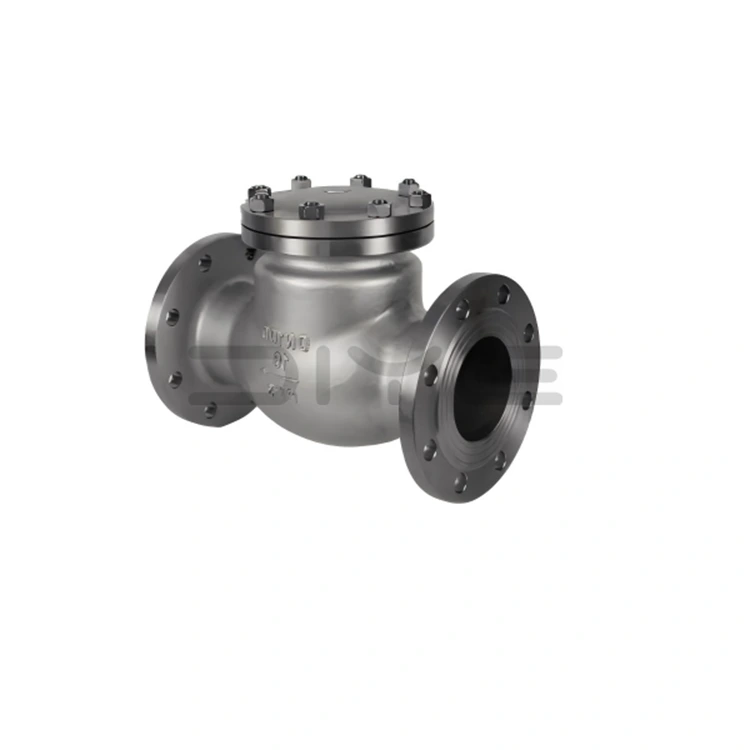

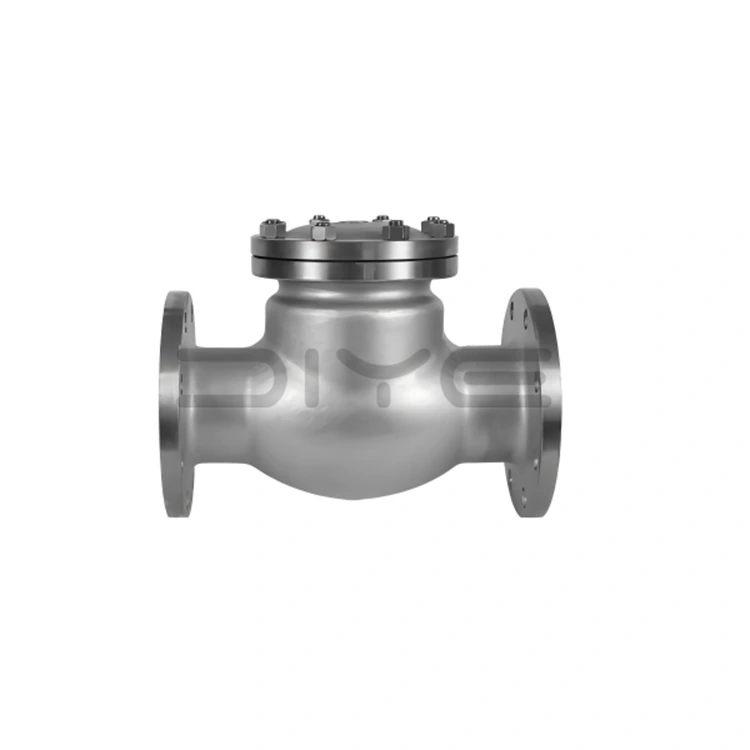

Van một chiều mặt bích xoay DIN

Van một chiều mặt bích xoay DIYE DIN là van tự động được thiết kế chính xác, tuân thủ đầy đủ các tiêu chuẩn cốt lõi của Đức, bao gồm DIN 3356, DIN 3202 và DIN EN 1092-1. Các van hoạt động tự động dựa trên áp suất của môi chất, không cần bộ truyền động bên ngoài. Chúng cung cấp một cơ chế đáng tin cậy, không cần bảo trì để ngăn ngừa hậu quả thảm khốc do dòng chảy ngược, bảo vệ cơ sở hạ tầng đường ống quan trọng.

Nguyên tắc làm việc và chức năng chính

1. Vận hành tự động

Đĩa van của Van kiểm tra mặt bích DIN Swing mở tự do dưới áp suất của môi trường chảy về phía trước; khi hệ thống dừng, giảm áp suất hoặc có xu hướng chảy ngược, đĩa van sẽ đóng lại ngay lập tức dưới trọng lượng của chính nó và áp suất ngược dòng.

2. Chức năng bảo vệ lõi

- Ngăn chặn dòng chảy ngược: Tạo thành một vòng bịt kín, ngăn chặn dòng chảy ngược của môi trường.

- Water Hammer Mitigation: Giảm chấn thủy lực, giảm đáng kể áp lực lên đường ống và thiết bị.

- Bảo vệ hệ thống: Bảo vệ máy bơm, máy nén, bình áp lực và bộ trao đổi nhiệt khỏi hư hỏng do sốc áp suất ngược.

Đặc điểm thiết kế và thông số kỹ thuật

1 Phương thức và tiêu chuẩn kết nối

Sử dụng kết nối mặt bích tiêu chuẩn DIN, đơn giản hóa việc lắp đặt và bảo trì; chiều dài cấu trúc tuân thủ nghiêm ngặt tiêu chuẩn DIN 3202.

2 Khả năng ứng dụng rộng rãi và linh hoạt

Van một chiều mặt bích xoay DIN bao gồm toàn bộ phạm vi đường kính từ DN15 đến DN1000; xếp hạng áp suất bao gồm PN10, PN16, PN25, PN40, PN63 và PN100, đáp ứng nhu cầu đa dạng của mạng lưới đường ống áp suất thấp đến hệ thống xử lý công nghiệp áp suất cao.

3 Cấu Trúc Cao Cấp

Các kênh dòng chảy được thiết kế cẩn thận giảm thiểu tổn thất áp suất; bề mặt bịt kín có độ chính xác cao đảm bảo độ kín chặt chẽ và đáng tin cậy ngay cả dưới sự dao động áp suất và các điều kiện môi trường đa dạng.

4. Khả năng tương thích của phương tiện

Thích hợp cho nước, hơi nước, các sản phẩm dầu mỏ và các môi trường axit, kiềm và ăn mòn khác nhau.

Kịch bản ứng dụng và bao phủ thị trường

Van một chiều mặt bích xoay DIN của chúng tôi là sản phẩm được ưu tiên cho các hệ thống đường ống tiêu chuẩn của Đức ở Châu Âu và trên toàn cầu, đảm bảo kiểm soát dòng chảy một chiều ổn định trong một số ngành công nghiệp đòi hỏi khắt khe, bao gồm:

1. Công nghiệp hóa dầu và chế biến hóa chất

2. Công nghiệp phát điện (Nhiệt điện và điện hạt nhân)

3. Công nghiệp luyện kim và khai thác mỏ

4. Ngành cấp thoát nước đô thị

5. Kỹ thuật HVAC, Khí đốt và Hàng hải

6. Dự án Kỹ thuật Xuất khẩu Tiêu chuẩn Châu Âu Quốc tế

Sản xuất và đảm bảo chất lượng

1. Trình độ chuyên môn và kinh nghiệm: Tận dụng chuyên môn sâu trong ngành, DIYE VALVE đạt được sản xuất hàng loạt tất cả các thông số kỹ thuật của van một chiều DIN, đảm bảo chất lượng ổn định và đáng tin cậy.

2. Tuân thủ các tiêu chuẩn có thẩm quyền: Mỗi van đều sử dụng vật liệu tiêu chuẩn của Đức, quy trình rèn chính xác và trải qua quá trình kiểm tra áp suất nghiêm ngặt.

3. Đảm bảo tính toàn vẹn: Chúng tôi cung cấp Báo cáo kiểm tra vật liệu (MTR) hoàn chỉnh và dữ liệu kiểm tra áp suất tại nhà máy cho mọi đơn hàng, đảm bảo khả năng truy xuất nguồn gốc và tuân thủ đầy đủ trong toàn bộ quá trình.

4. Giải pháp tùy chỉnh: Ngoài các sản phẩm tiêu chuẩn, chúng tôi còn cung cấp dịch vụ van tùy chỉnh một cách chuyên nghiệp bằng cách sử dụng vật liệu đặc biệt và kích thước không chuẩn, cung cấp giải pháp cung cấp một cửa cho các dự án kỹ thuật phức tạp của Châu Âu và quốc tế.

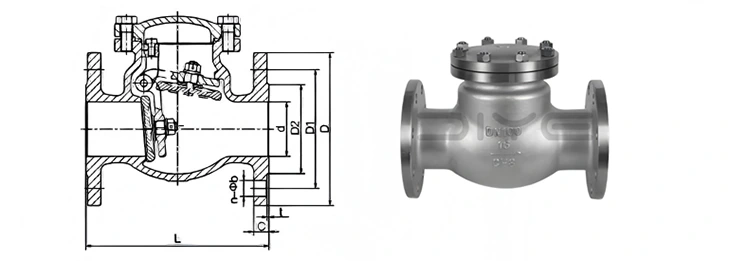

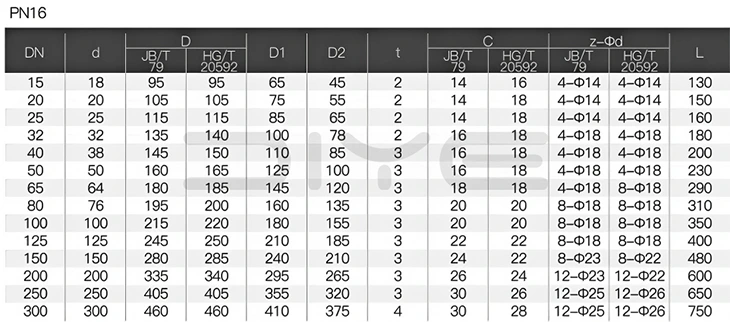

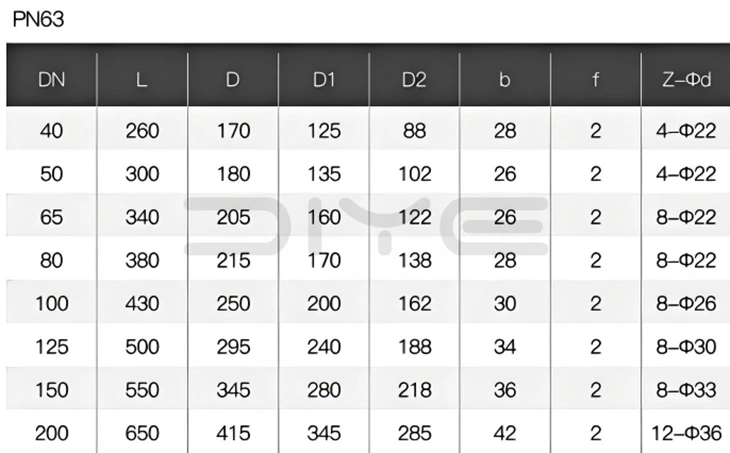

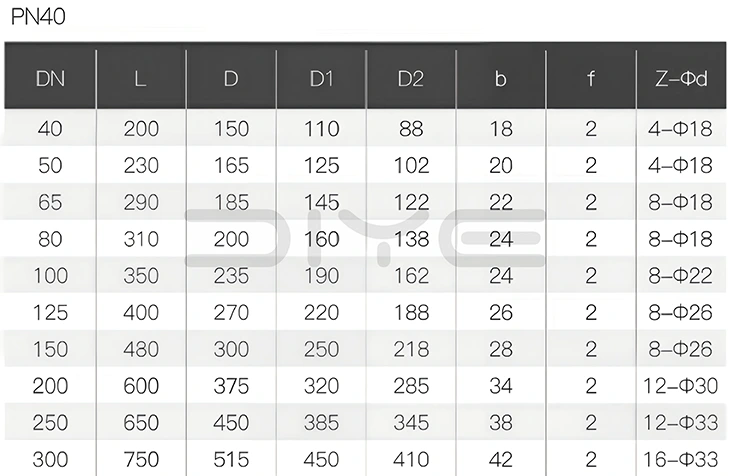

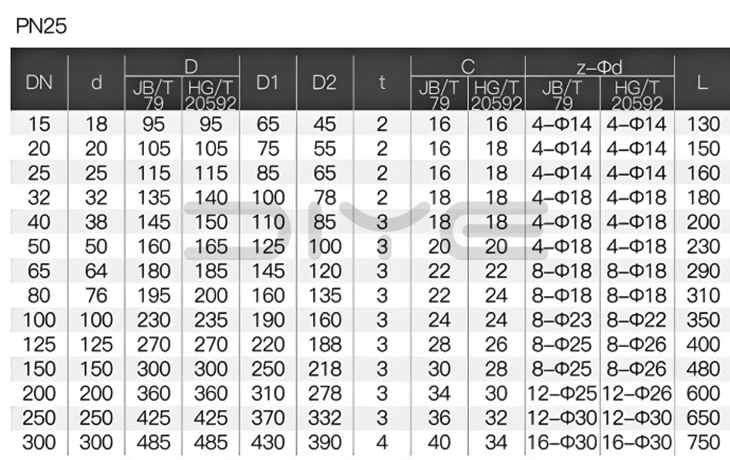

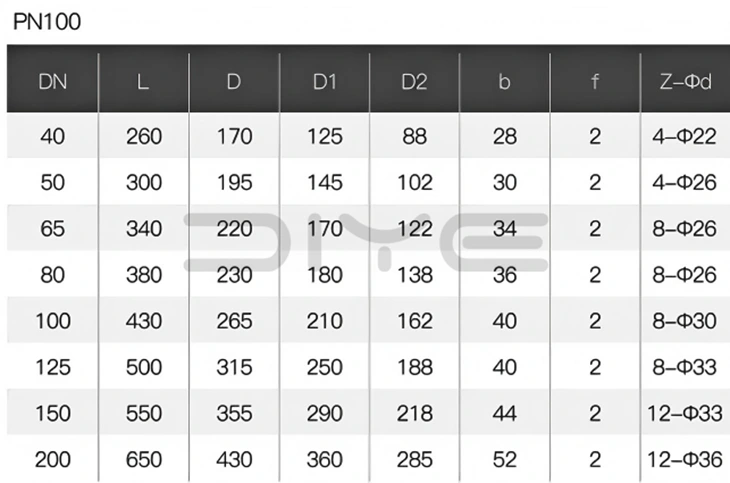

Bản vẽ kỹ thuật

Câu hỏi thường gặp

Hỏi: Van một chiều mặt bích DIN Swing tuân thủ những tiêu chuẩn cốt lõi nào?

Trả lời: Họ chủ yếu tuân theo DIN 3205, DIN 3206, DIN 3207, DIN 3351 và DIN 3352. Đối với kết nối mặt bích, họ triển khai DIN EN 1090 / DIN EN 1091 / DIN EN 1092, đảm bảo sự kết hợp hoàn hảo và khả năng thay thế lẫn nhau với các đường ống, mặt bích và miếng đệm tiêu chuẩn của Đức.

Hỏi:Cần lưu ý gì khi lắp đặt Van một chiều mặt bích?

A: Xác nhận mũi tên hướng dòng chảy trên thân van và lắp đặt theo đúng hướng dòng chảy trung bình. Việc lắp ngược sẽ dẫn đến tắc nghẽn hoàn toàn dòng chảy và mất chức năng kiểm tra.

Hỏi: Tại sao luôn có tiếng ồn và độ rung bất thường trong Van một chiều mặt bích?

Trả lời: Điều này chủ yếu là do được lắp đặt gần khuỷu tay, tốc độ dòng chảy quá cao hoặc tác động của đĩa van lên điểm dừng. Nên tăng tiết diện ống thẳng, chuyển sang cơ cấu đóng chậm hoặc điều chỉnh tốc độ dòng chảy của đường ống.

Q: Bạn có thể cung cấp một bộ đầy đủ các van kiểm tra DIN tiêu chuẩn Đức không?

Trả lời: Với tư cách là nhà sản xuất nguồn, Diye sản xuất Van một chiều mặt bích DIN Swing ở mọi kích cỡ. Chúng tôi thực hiện nghiêm ngặt việc gia công, kiểm tra áp suất và đánh dấu theo tiêu chuẩn của Đức. Chúng tôi có thể cung cấp một bộ đầy đủ các báo cáo vật liệu và dữ liệu kiểm tra áp suất tại nhà máy, đồng thời hỗ trợ tùy chỉnh các cỡ nòng đặc biệt và vật liệu đặc biệt.
