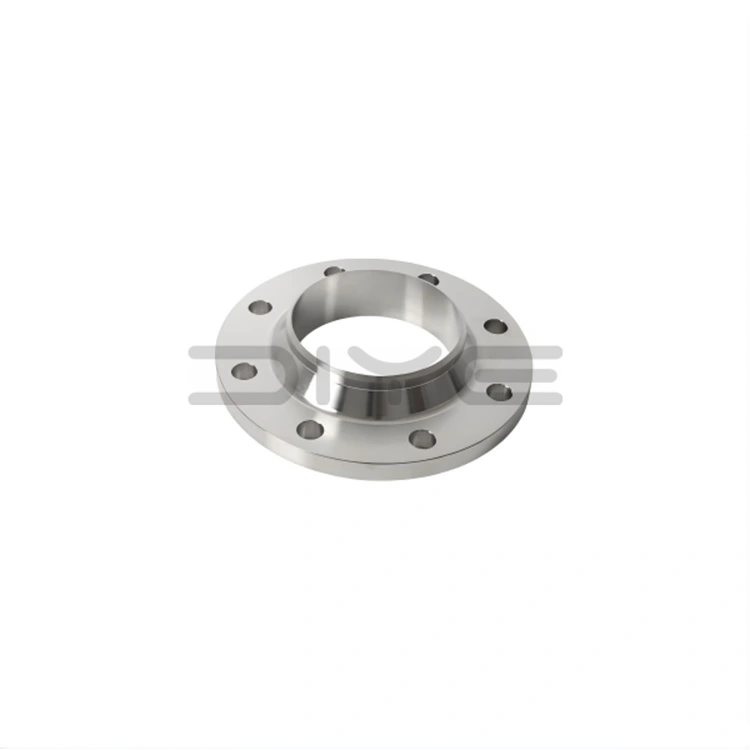

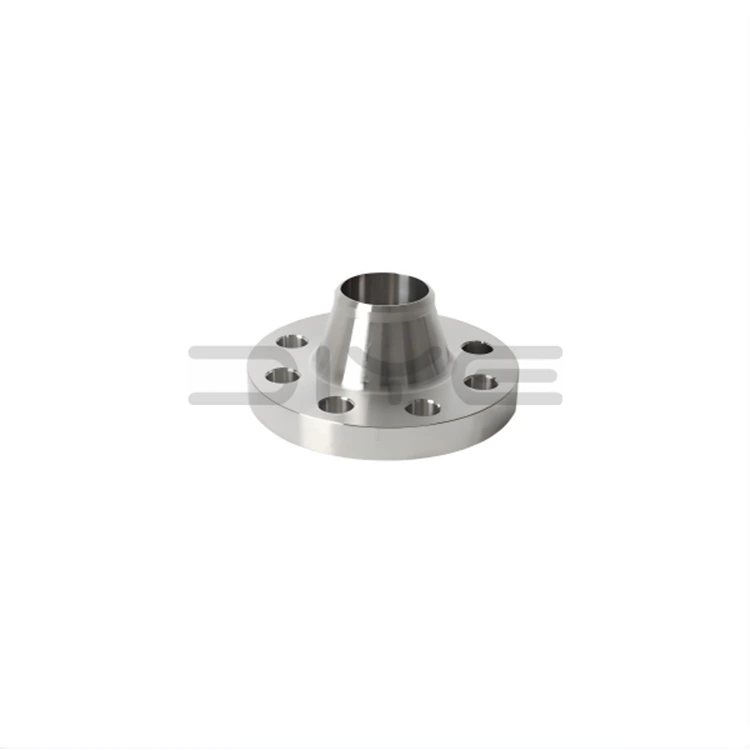

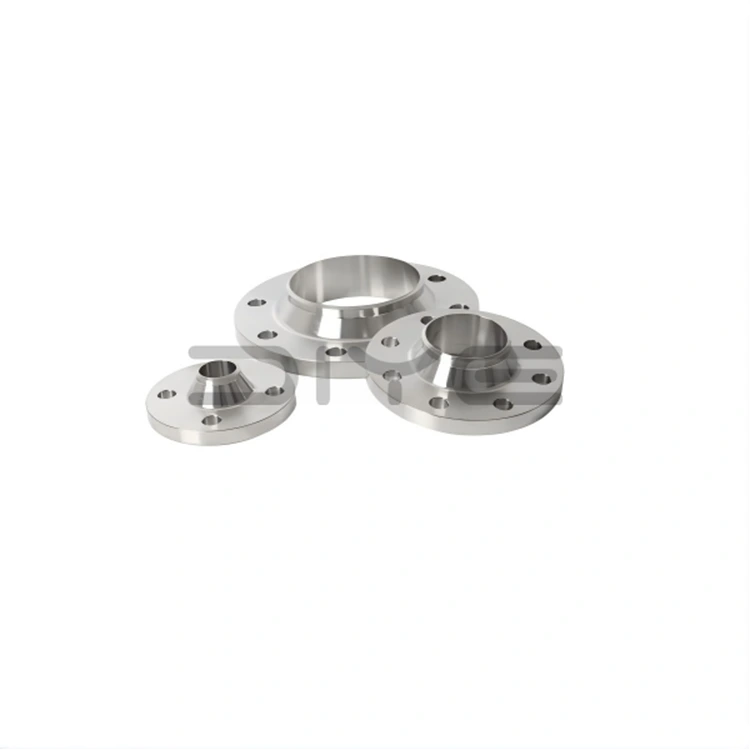

Mặt bích cổ hàn ANSI B16.5

Mỗi Mặt bích cổ hàn DIYE VAN ANSI B16.5 đều trải qua quá trình kiểm tra nghiêm ngặt, bao gồm kiểm tra kích thước, xác minh vật liệu, kiểm tra siêu âm và kiểm tra áp suất, đảm bảo tuân thủ đầy đủ ANSI B16.5 và các tiêu chuẩn chất lượng quốc tế. Quy trình sản xuất tích hợp theo chiều dọc của chúng tôi, từ nguyên liệu thô đến thành phẩm, đảm bảo chất lượng sản phẩm ổn định, khả năng truy xuất nguồn gốc và hiệu suất đáng tin cậy trong nhiều ứng dụng quan trọng khác nhau.

Thiết kế và kết cấu

1. Tuân thủ tiêu chuẩn: Hoàn toàn tuân thủ các tiêu chuẩn ANSI/ASME B16.5, bao gồm xếp hạng áp suất từ ​​150 đến 2500 và đường kính danh nghĩa (NPS) từ 1/2 inch đến 24 inch, có hỗ trợ cho các thiết kế tùy chỉnh có đường kính lớn.

2. Cấu trúc rèn tích hợp: Mặt bích cổ hàn ANSI B16.5 có thiết kế cổ dài, thon, cổ cao với vòng cung chuyển tiếp mượt mà, được rèn từ vật liệu tiêu chuẩn Mỹ chất lượng cao, bao gồm thép cacbon A105, thép không gỉ F304/F316L và thép hợp kim.

3. Bề mặt bịt kín chính xác: Mặt nâng tiêu chuẩn (RF), mặt khớp vòng (RJ) và bề mặt nhám mặt (MFM) được gia công bằng gia công CNC để đảm bảo vừa khít với miếng đệm và hiệu suất không bị rò rỉ.

4. Kết nối hàn giáp mép: Được thiết kế để hàn giáp mép hoàn toàn với đường ống, đảm bảo truyền ứng suất liền mạch và loại bỏ sự tập trung ứng suất ở đáy trục.

Ưu điểm chính

1. Khả năng chịu nhiệt độ và áp suất vượt trội: Được thiết kế đặc biệt để chịu được chu trình nhiệt khắc nghiệt, áp suất cao, độ rung và hiện tượng rão nhiệt, phù hợp với những môi trường làm việc đòi hỏi khắt khe nhất.

2. Niêm phong ổn định vĩnh viễn: Các mối hàn chắc chắn và bề mặt bịt kín được gia công chính xác mang lại lớp bịt kín vĩnh viễn, không cần bảo trì, rất quan trọng đối với môi trường truyền thông nguy hiểm và độc hại.

3. Độ cứng kết cấu vượt trội: Thiết kế cổ cao của Mặt bích cổ hàn ANSI B16.5 mang lại độ cứng tuyệt vời, khả năng chống biến dạng và chống mỏi, đảm bảo tuổi thọ lâu dài dưới tải trọng theo chu kỳ.

4. Có thể kiểm tra và đáng tin cậy: Các mối hàn xuyên thấu hoàn toàn cho phép thử nghiệm không phá hủy (NDT), đảm bảo chất lượng sản phẩm đáp ứng các tiêu chuẩn nghiêm ngặt của ngành.

5. Thông số kỹ thuật toàn diện và nguồn cung ổn định: Sản xuất nội bộ đảm bảo lượng hàng tồn kho dồi dào, giao hàng kịp thời và khả năng cung cấp các sản phẩm tiết kiệm chi phí cho khách hàng toàn cầu.

Ứng dụng công nghiệp

Mặt bích cổ hàn DIYE VAN ANSI B16.5 là sản phẩm tiêu chuẩn được ưu tiên cho các tình huống ứng dụng chính sau:

1. Công nghiệp dầu khí: Đường ống, nhà máy lọc dầu và giàn khoan ngoài khơi.

2. Công nghiệp hóa chất: Hệ thống môi trường nhiệt độ cao, áp suất cao và ăn mòn.

3. Công nghiệp phát điện: Đường ống hơi, vòng nồi hơi và hệ thống phụ trợ của nhà máy điện.

4. Bình chịu áp lực: Bể chứa, lò phản ứng và thiết bị xử lý yêu cầu tính toàn vẹn cao nhất.

5. Đường ống có tính toàn vẹn cao: Hệ thống vận chuyển chất lỏng dễ cháy, nổ và có độc tính cao.

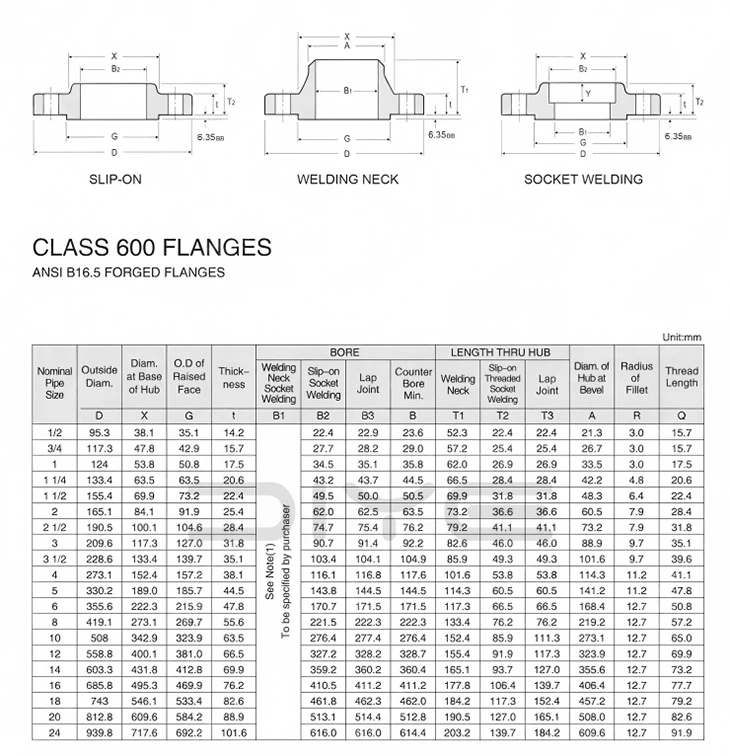

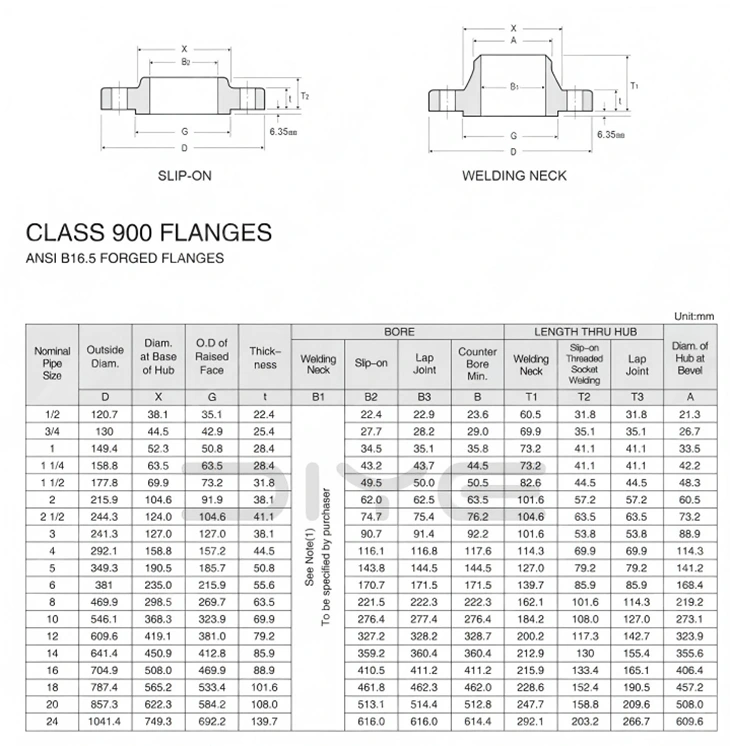

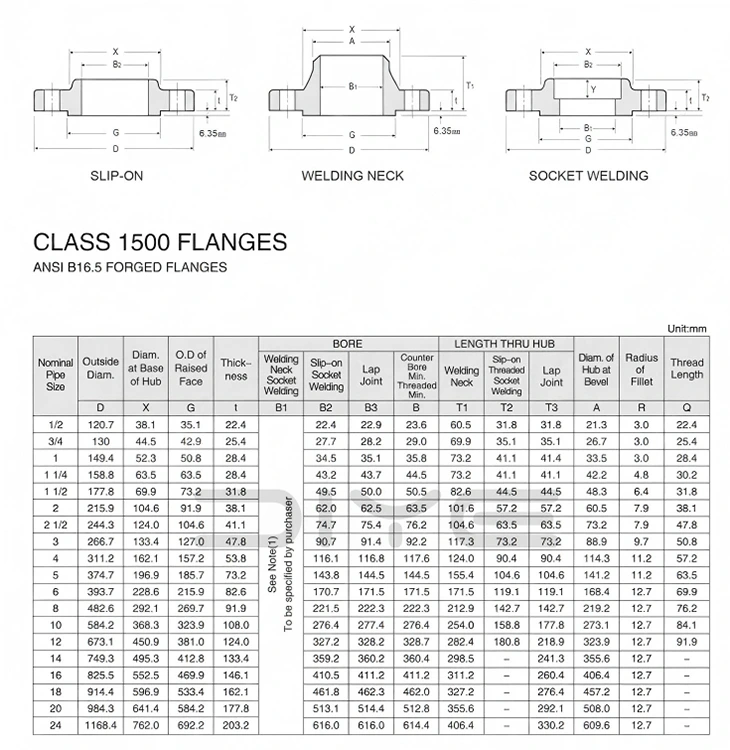

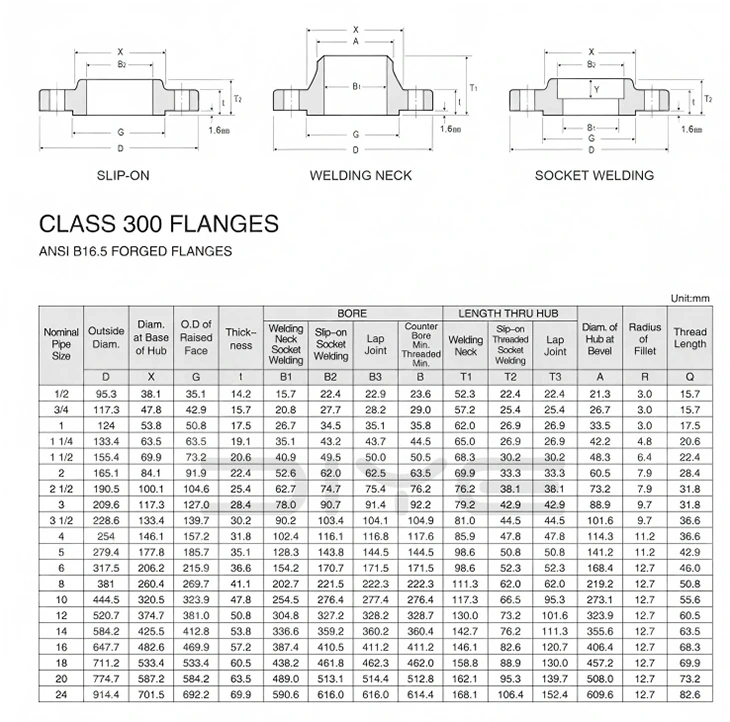

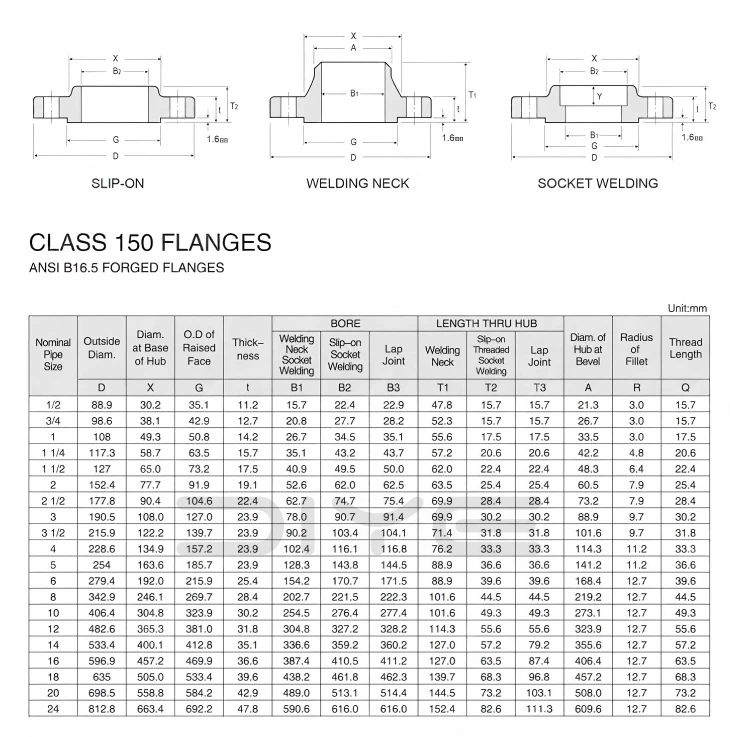

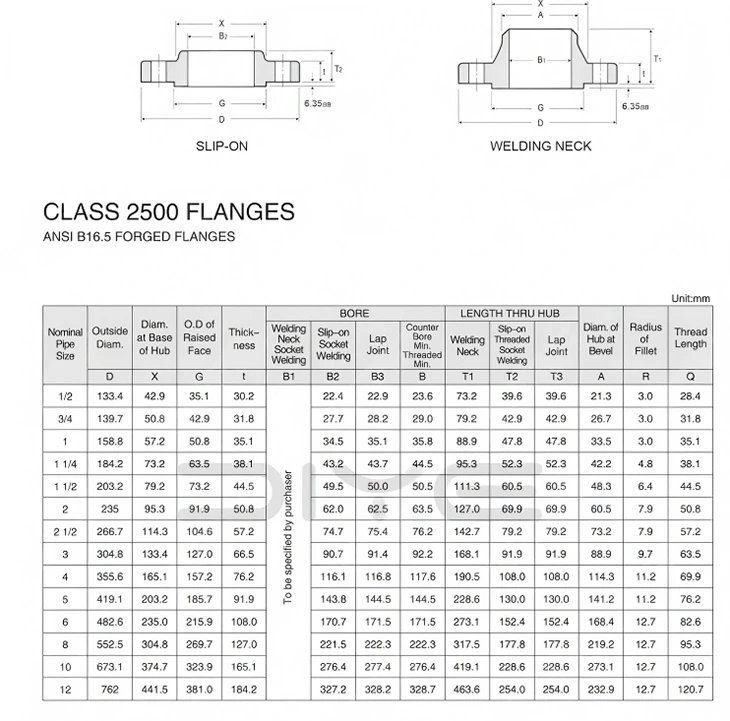

Thông số kỹ thuật

Câu hỏi thường gặp

Hỏi: Loại mặt bích tiêu chuẩn Mỹ và PN tiêu chuẩn Trung Quốc có thể thay thế cho nhau được không?

A: Chúng không thể được trao đổi trực tiếp. Loại đề cập đến mức áp suất tiêu chuẩn của Mỹ, khác với hệ thống áp suất danh nghĩa PN. Đường kính ngoài, lỗ bu lông và kích thước bề mặt bịt kín không khớp nhau và việc trộn và kết nối chúng đều bị nghiêm cấm.

Hỏi: NPS trong mặt bích tiêu chuẩn Mỹ là gì? Nó tương ứng với DN như thế nào?

Trả lời: NPS đề cập đến đường kính danh nghĩa tiêu chuẩn của Mỹ (inch). Ví dụ: NPS2 = DN50. Đây chỉ là tài liệu tham khảo. Trong quá trình cài đặt và đặt hàng, NPS + Class phải được tuân thủ nghiêm ngặt và không thể chỉ dựa vào DN.

Hỏi: Sự khác biệt giữa mặt bích WN và SO là gì?

A: Mặt bích hàn cổ WN: Rèn cổ dài, hàn xuyên thấu hoàn toàn, chịu được nhiệt độ cao và áp suất cao, chống rung, dùng cho đường ống chính, bình chịu áp lực, chất dễ cháy nổ;

Mặt bích hàn đối đầu không cổ SO: Hàn cắm cổ ngắn, lắp đặt đơn giản, chi phí thấp, chỉ thích hợp cho các đường ống xử lý thông thường và áp suất trung bình và thấp, nhiệt độ thường, đường ống xử lý thông thường.

Hỏi: Mặt bích tiêu chuẩn Mỹ nên sử dụng loại ống thép nào?

Trả lời: Thép carbon sử dụng ống liền mạch tiêu chuẩn Mỹ ASTM A106/A53; Thép không gỉ sử dụng ống dòng ASTM A312.
