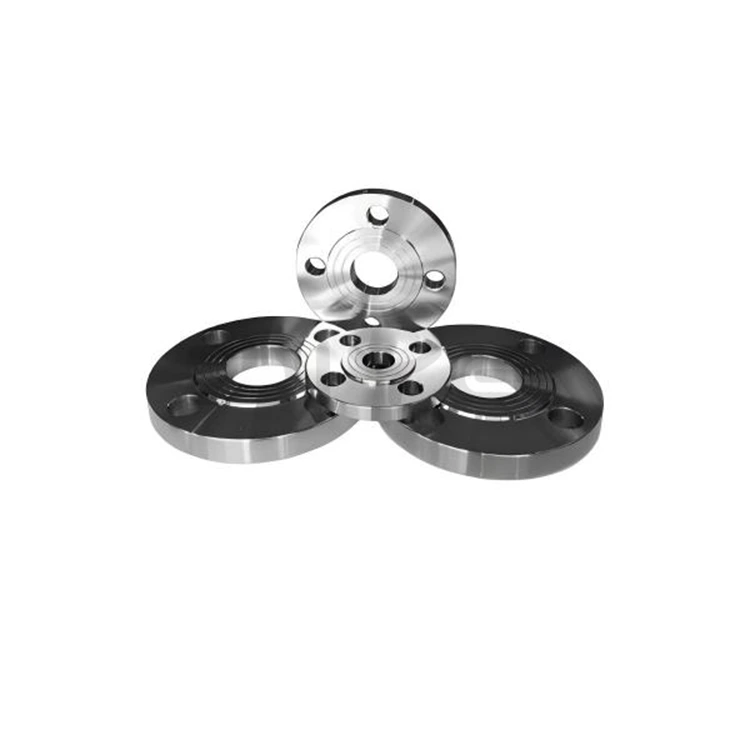

Mặt bích GOST 12820-80

Mặt bích GOST 12820-80 của chúng tôi được sản xuất dựa trên hai hệ thống tiêu chuẩn GOST cốt lõi, tạo thành một hệ thống kỹ thuật hoàn chỉnh tương thích với cả thông số kỹ thuật đường ống truyền thống của Nga và thế hệ tiếp theo:

1. GOST 12820-80: Tiêu chuẩn cổ điển dành riêng cho mặt bích trượt bằng thép trung bình và áp suất thấp, phù hợp với PN 0,1–2,5MPa, DN10–1600, được trang bị chủ yếu với bề mặt bịt kín RF/FF, được sử dụng rộng rãi trong các đường ống công nghiệp nói chung và đô thị thông thường.

2. GOST 33259-2015: Tiêu chuẩn tổng thể mới thay thế tiêu chuẩn cũ, bao gồm tất cả các mức áp suất (PN1–250) và tất cả các loại mặt bích bao gồm mặt bích trượt, cổ hàn, mặt bích lỏng và mặt bích mù, đáp ứng nhu cầu của các dự án áp suất cao và đa dạng.

Thông số sản phẩm cốt lõi

1. Phạm vi áp suất và đường kính

- Áp suất danh nghĩa (PN): 6 mức (PN0.1, 0.25, 0.6, 1, 1.6, 2.5), bao gồm các điều kiện hoạt động từ 0,1 đến 2,5 MPa.

- Đường kính danh nghĩa (DN): DN10–1600 (½"–64"), phù hợp với thông số kỹ thuật đường ống công nghiệp phổ biến.

2. Loại bề mặt niêm phong

- Loại tiêu chuẩn: RF (Mặt nâng, Loại 02) có đường nước, độ nhám Ra<3,2μm; FF (Mặt phẳng, Loại 01) ngang bằng với mặt bích.

- Các loại tùy chọn: MFM (Mặt nâng), TG (Lưỡi & Rãnh), phù hợp với môi trường áp suất cao/ăn mòn.

3. Lựa chọn vật liệu

Sử dụng các tiêu chuẩn chính thống của Nga và các vật liệu tương đương quốc tế, phù hợp với tiêu chuẩn GOST 12816-80:

- Thép không gỉ: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Thép cacbon: St20, St35; Thép hợp kim thấp: 16 triệu.

Đảm bảo sản xuất và chất lượng

1. Kiểm soát sản xuất

- Độ chính xác về kích thước, bao gồm đường kính ngoài, đường kính trong, khoảng cách tâm lỗ bu lông, độ dày và chiều cao bề mặt bịt kín, tuân thủ nghiêm ngặt các bảng tiêu chuẩn;

- Quy trình gia công và rèn CNC tiên tiến đảm bảo hiệu suất sản phẩm ổn định và tính đồng nhất cao.

2. Kiểm tra chất lượng

- Kiểm tra toàn bộ hạng mục: kiểm tra trực quan, đo kích thước và kiểm tra thủy tĩnh áp suất danh nghĩa 1,5 lần;

- Chứng nhận đầy đủ: Chứng chỉ vật liệu GOST, chứng nhận EAC và báo cáo kiểm tra chất lượng được cung cấp cho từng lô.

Loại mặt bích

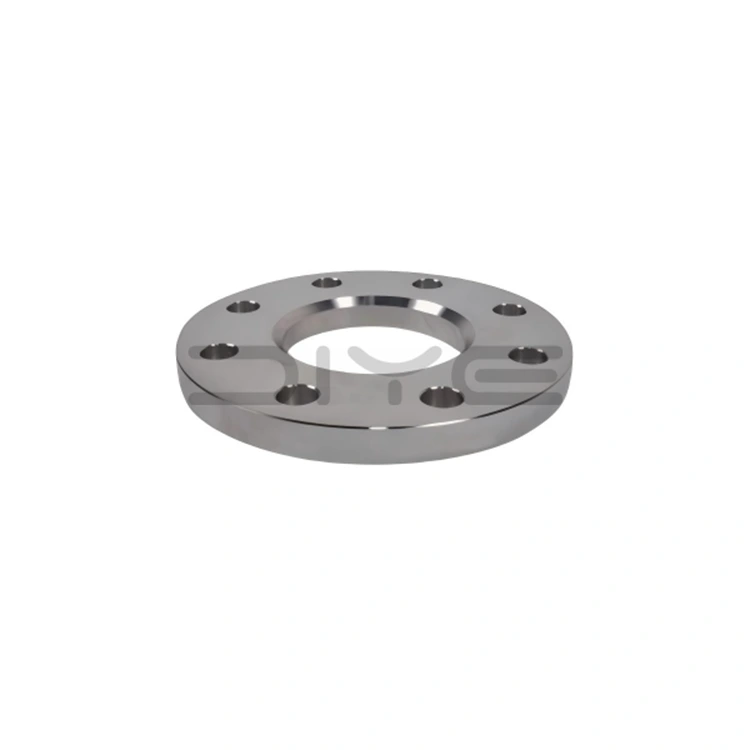

1. 01: Mặt bích phẳng (loại lõi PL, GOST 12820-80)

2. 02: Mặt bích ổ cắm (SO)

3. 03: Mặt bích lỏng (LJ)

4. 04: Mặt bích mông lỏng lẻo (LJ)

5. 05: Mặt bích đối đầu (WN, phù hợp với GOST 12821-80)

6. 06: Mặt bích mù (BL)

Dịch vụ tùy chỉnh và hỗ trợ:

1. Tùy chỉnh không chuẩn: Kích thước, vật liệu và bề mặt niêm phong có thể được tùy chỉnh theo bản vẽ dự án;

2. Cung cấp một cửa: Cung cấp các ốc vít và con dấu GOST phù hợp, đơn giản hóa quy trình mua sắm và đảm bảo khả năng tương thích;

3. Khả năng thích ứng thị trường: Sản phẩm hoàn toàn tuân thủ các tiêu chuẩn thị trường Nga và CIS, phù hợp cho các dự án dài hạn và hợp tác ngoại thương.

Mặt bích DIYE VALVE GOST 12820-80 kết hợp quy trình sản xuất chuyên nghiệp, tuân thủ tiêu chuẩn và chất lượng đáng tin cậy, khiến nó trở thành sản phẩm được ưa chuộng cho các kết nối đường ống áp suất thấp và trung bình ở thị trường Nga, CIS và Trung Á. Chúng tôi tuân thủ các nguyên tắc về chất lượng là trên hết và khách hàng là trên hết, cung cấp nguồn cung ổn định và hỗ trợ kỹ thuật cho các đối tác toàn cầu của chúng tôi.

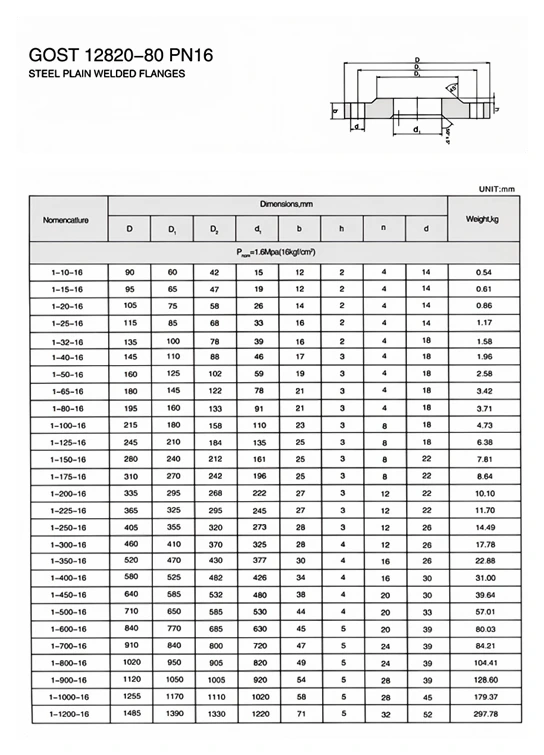

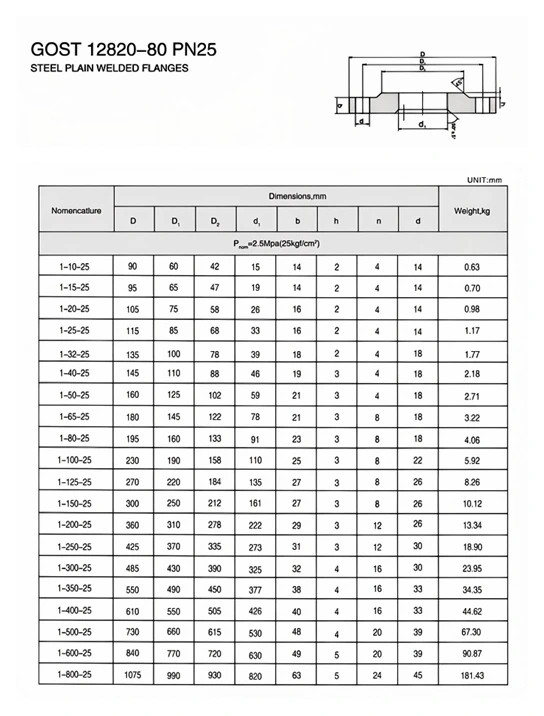

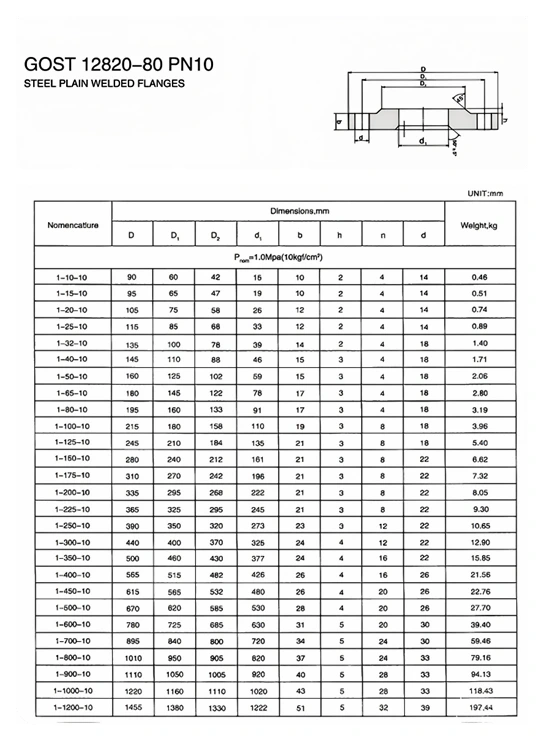

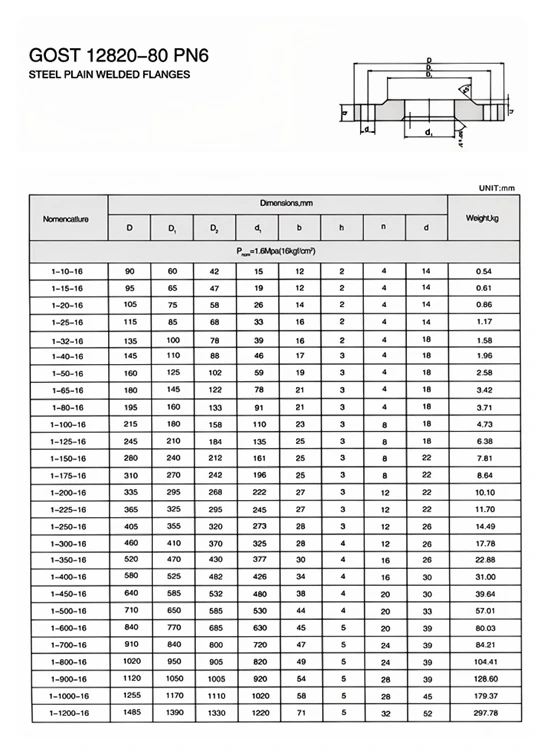

Thông số kỹ thuật

Câu hỏi thường gặp

Hỏi: Các tiêu chuẩn cốt lõi chung cho mặt bích GOST 12820-80 là gì?

Đáp: GOST 12820-80 là một tiêu chuẩn cũ cổ điển, chuyên dùng cho mặt bích trượt bằng thép áp suất trung bình và thấp; GOST 33259-2015 là phiên bản mới của tiêu chuẩn chung, thay thế hoàn toàn hệ thống cũ, bao gồm tất cả các mức áp suất và tất cả các loại mặt bích, đồng thời kết nối với các doanh nghiệp hiện đại của Nga và các dự án chứng nhận EAC.

Hỏi: Hai tiêu chuẩn này có thể được thay thế và gắn với nhau không?

Trả lời: Các kích thước thông thường tương thích, nhưng đối với các thông số áp suất cao, bề mặt bịt kín, độ dày thành và bu lông, GOST 33259-2015 sẽ được áp dụng; GOST 12820-80 có thể được sử dụng để bảo trì thiết bị cũ và tiêu chuẩn mới 2015 phải được áp dụng cho các dự án xây dựng mới.

Hỏi: Làm thế nào để lựa chọn giữa mặt bích trượt GOST và mặt bích cổ hàn?

Trả lời: Mặt bích trượt GOST 12820-80 phù hợp với nhiệt độ bình thường, áp suất trung bình và áp suất thấp, đường ống cấp và thoát nước/xử lý chung; Mặt bích cổ hàn GOST 33259-2015 có khả năng chịu nhiệt độ cao và áp suất cao, chống rung, được sử dụng cho dầu khí, công nghiệp hóa chất, hơi nước chính và các đường ống có rủi ro cao khác.

Hỏi: Các loại bề mặt bịt kín phổ biến của mặt bích GOST 12820-80 là gì?

A: RF (Mặt nâng, được sử dụng phổ biến nhất), FF (Mặt phẳng), MFM (Mặt nam-nữ), TG (Mặt lưỡi và rãnh), RJ (Mặt khớp vòng, cấu hình cao cấp theo tiêu chuẩn mới, dành riêng cho việc hàn kín kim loại ở nhiệt độ cao và áp suất cao).

Hỏi: Những đường ống và bu lông nào phù hợp với Mặt bích GOST 12820-80?

Trả lời: Nó được kết hợp với ống thép tiêu chuẩn GOST và bu lông và đai ốc đặc biệt GOST. Các miếng đệm được lựa chọn từ các miếng đệm cao su tiêu chuẩn GOST, các miếng đệm vết thương xoắn ốc và các miếng đệm vòng kim loại. Bộ khớp nối hoàn chỉnh ngăn ngừa rò rỉ.
