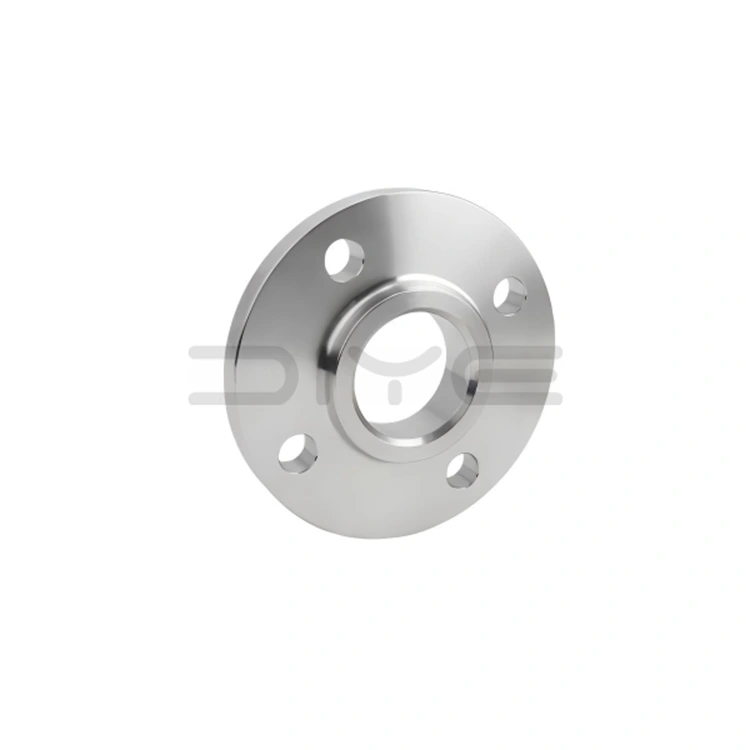

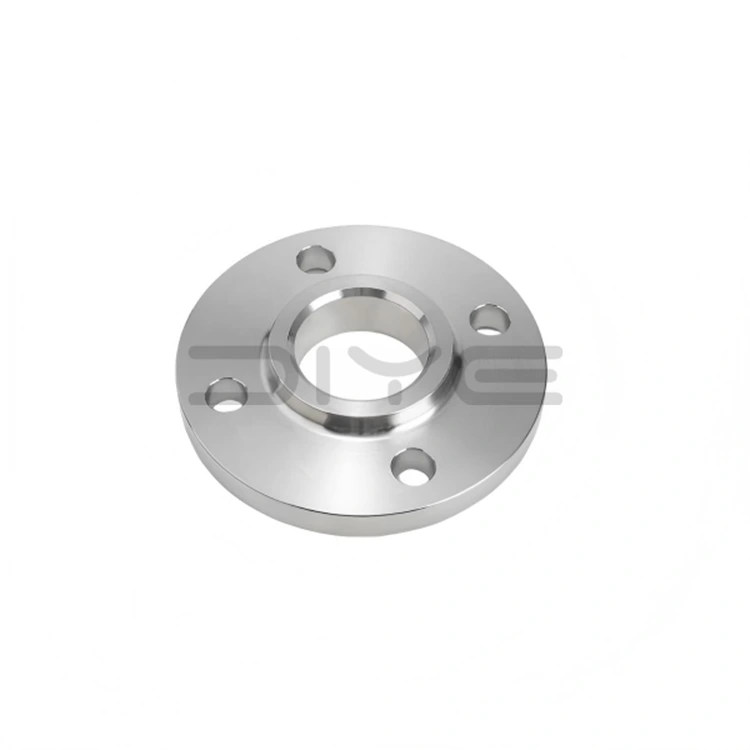

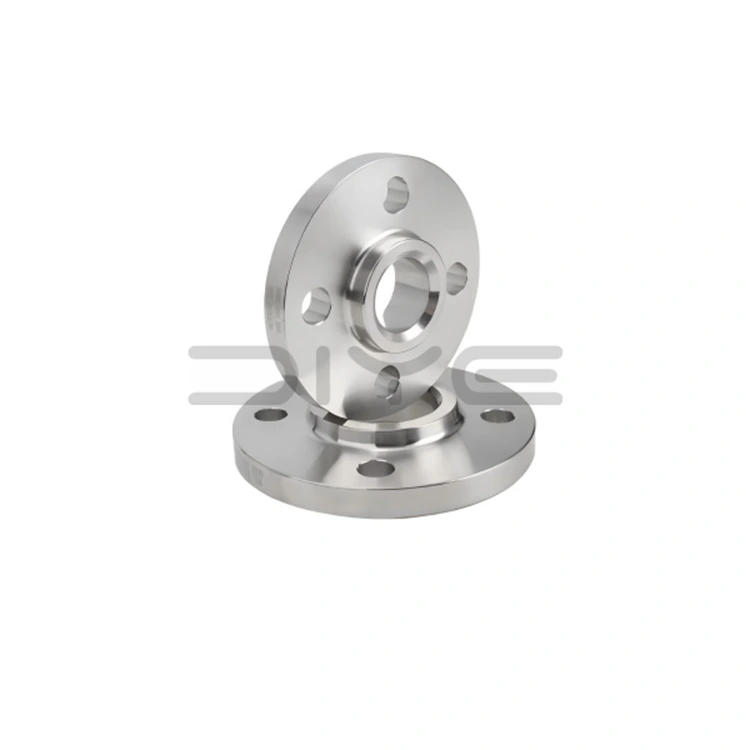

Mặt bích hàn trượt

Mặt bích hàn trượt là sản phẩm cốt lõi của DIYE VALVE, được sử dụng để đạt được các kết nối có thể tháo rời giữa đường ống, van, máy bơm và bình chịu áp lực. Chúng có cấu trúc đơn giản, lắp đặt thuận tiện và hiệu quả chi phí cao, khiến chúng trở thành một trong những loại mặt bích được sử dụng rộng rãi nhất trong lĩnh vực công nghiệp.

Nguyên lý làm việc cốt lõi của chúng là tạo thành một lớp bịt kín đáng tin cậy bằng cách nén miếng đệm, ngăn ngừa rò rỉ phương tiện trong quá trình vận hành đường ống. Đồng thời, chúng tăng cường độ bền kết cấu của mối nối ống, chống rung và áp suất, tạo điều kiện thuận lợi cho việc kiểm tra, bảo trì và sửa đổi thiết bị, đồng thời giảm chi phí vận hành và bảo trì hệ thống.

Thông số kỹ thuật và tiêu chuẩn sản phẩm

1. Tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế

Mặt bích hàn trượt DIYE VAN tuân thủ nghiêm ngặt các tiêu chuẩn ASME B16.5 (đường kính tiêu chuẩn) và ASME B16.47 (tùy chỉnh đường kính lớn). Các bộ phận phù hợp tuân theo tiêu chuẩn ASTM, đảm bảo tính tương thích và khả năng thay thế lẫn nhau với các hệ thống đường ống quốc tế.

2. Đầy đủ các thông số kỹ thuật và khả năng tùy chỉnh

- Xếp hạng áp suất: Loại tiêu chuẩn 150 đến 2500, bao gồm hầu hết các điều kiện vận hành áp suất thấp và trung bình.

- Đường kính tiêu chuẩn: NPS 1/2”–24”, phù hợp với đường ống quy trình thông thường.

- Dịch vụ tùy chỉnh: Hỗ trợ đường kính lớn, đường kính đặc biệt, độ dày đặc biệt và bề mặt bịt kín đặc biệt để đáp ứng nhu cầu cá nhân.

3. Tùy chọn bề mặt niêm phong

- RF (Raised Face): Phù hợp với điều kiện hoạt động thông thường nói chung, được sử dụng rộng rãi nhất.

- MFM (Mixed Face): Ngăn chặn sự bong tróc của miếng đệm, thích hợp cho các vật liệu chứa hạt hoặc xói mòn.

- FF (Flat): Thích hợp cho các ứng dụng áp suất khí quyển, thiết bị, ống tráng men và nhựa.

Ưu điểm cốt lõi

1. Hiệu quả chi phí cao: Cấu trúc đơn giản, chi phí sản xuất thấp, lắp đặt nhanh, rút ​​ngắn thời gian thi công và giảm chi phí nhân công.

2. Hiệu suất đáng tin cậy: Kiểm soát chất lượng nghiêm ngặt trong toàn bộ quá trình từ nguyên liệu thô đến sản xuất, khả năng chịu áp lực mạnh, chống rung và khả năng chống rò rỉ.

3. Khả năng tương thích rộng: Thích ứng với nhiều vật liệu ống và hệ thống đường ống khác nhau, phù hợp với tiêu chuẩn quốc tế và tạo điều kiện thay thế và bảo trì.

Kịch bản ứng dụng

Mặt bích hàn trượt được sử dụng rộng rãi trong các dự án hóa chất, dầu khí, điện, HVAC và các dự án kỹ thuật công nghiệp khác nhau, đặc biệt thích hợp cho các đường ống xử lý thông thường áp suất trung bình và thấp. Đây là sự lựa chọn kết nối đường ống lý tưởng cho các tình huống yêu cầu lắp đặt thuận tiện và hiệu quả chi phí cao.

Dịch vụ giá trị gia tăng

1. Xử lý bề mặt: Cung cấp dịch vụ tẩy rửa và thụ động cũng như dịch vụ phủ chống ăn mòn để kéo dài tuổi thọ sản phẩm.

2. Hỗ trợ tài liệu: Cung cấp tài liệu kỹ thuật đa ngôn ngữ và tài liệu hải quan ngoại thương để thuận tiện cho thương mại quốc tế và sử dụng tại chỗ.

3. Hỗ trợ tùy chỉnh: Đội ngũ kỹ thuật chuyên nghiệp cung cấp các giải pháp tùy chỉnh toàn diện để đáp ứng nhu cầu cụ thể của khách hàng.

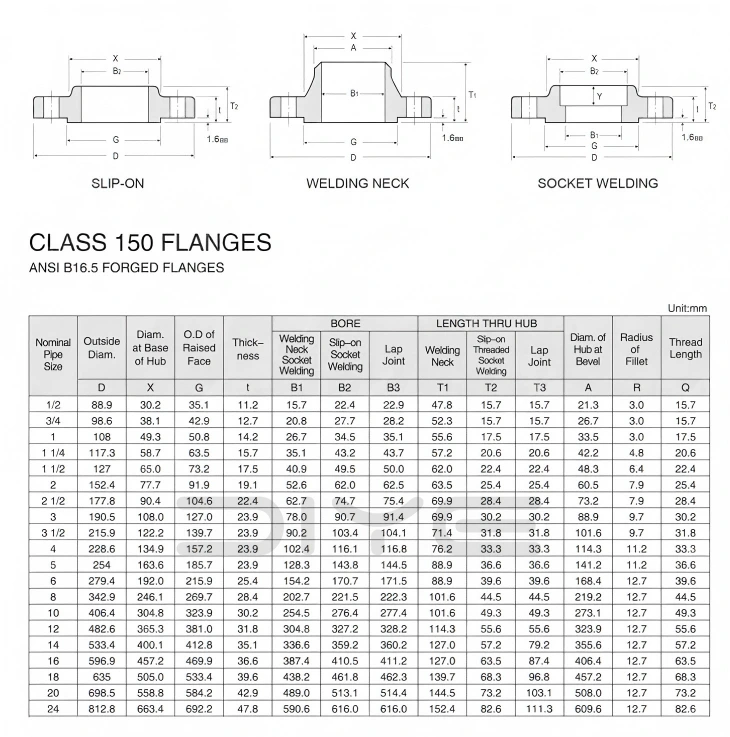

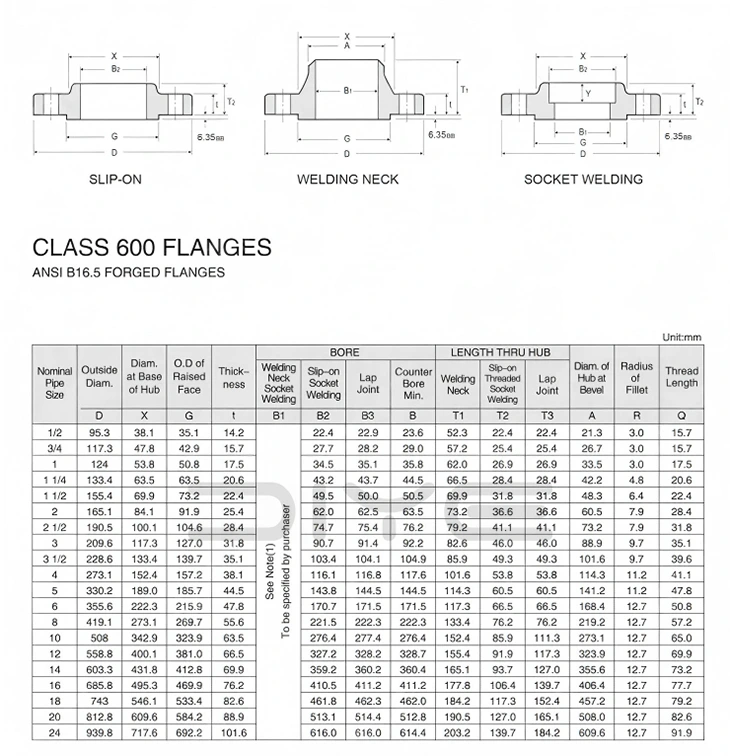

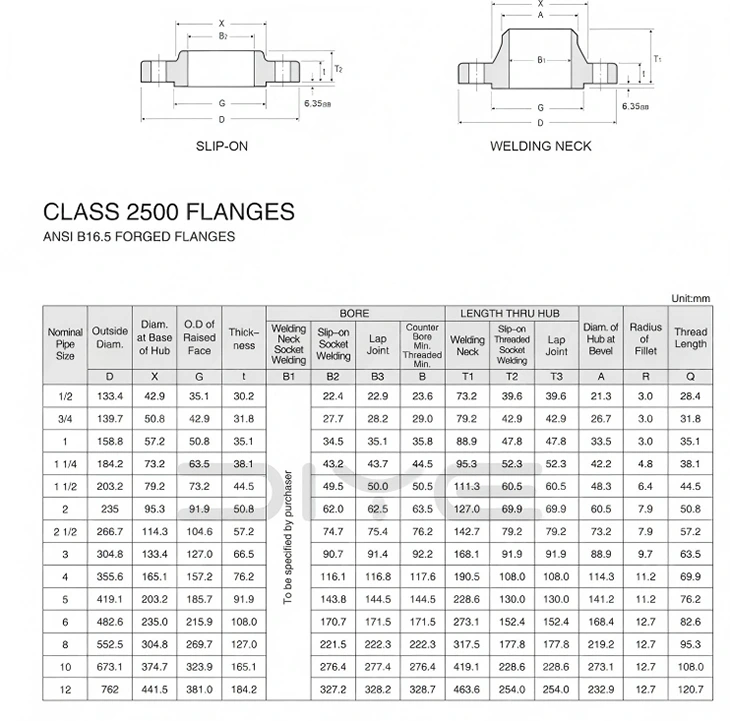

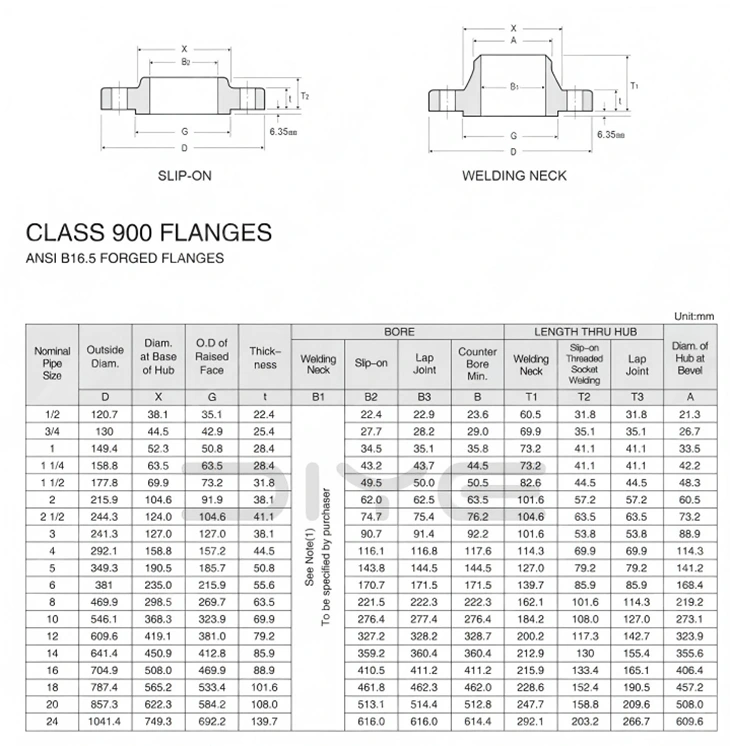

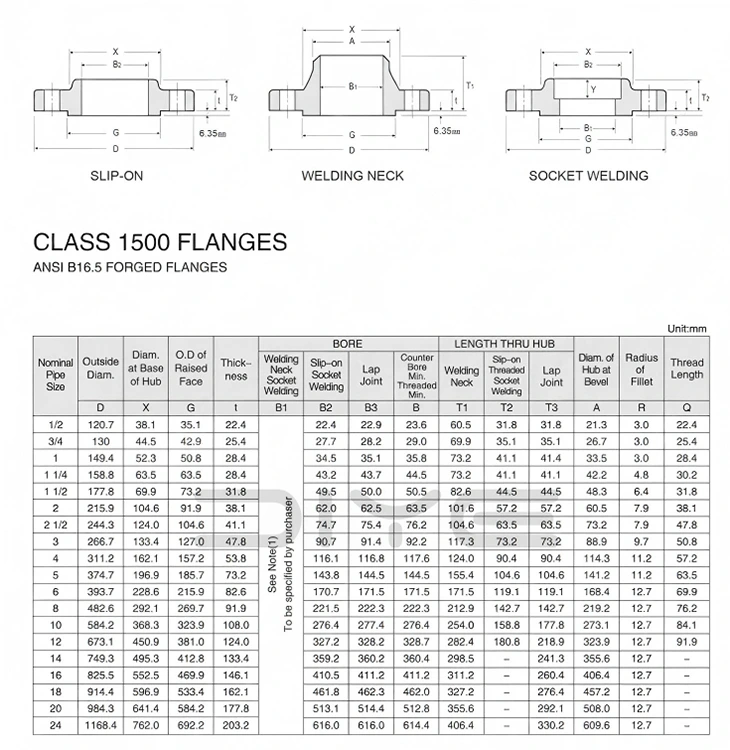

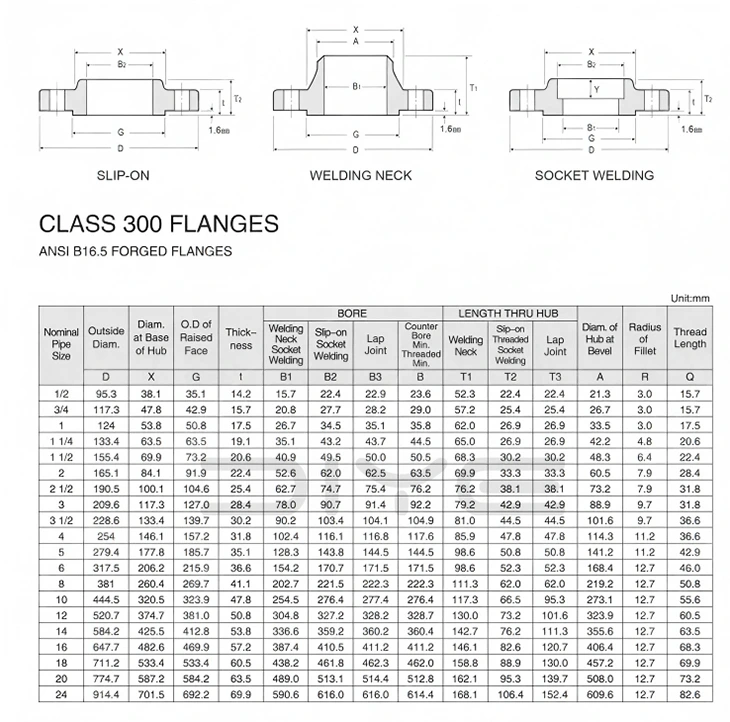

Thông số kỹ thuật

DIYE VALVE, một nhà máy Trung Quốc có nhiều năm kinh nghiệm sản xuất và xuất khẩu mặt bích, sở hữu đội ngũ kỹ thuật chuyên nghiệp và hệ thống kiểm soát chất lượng nghiêm ngặt để đảm bảo mọi mặt bích hàn trượt đều đáp ứng các tiêu chuẩn quốc tế và yêu cầu của khách hàng. Chúng tôi cam kết trở thành nhà cung cấp mặt bích đáng tin cậy trên toàn cầu.

Câu hỏi thường gặp

Hỏi: Cần cung cấp những thông số gì khi đặt hàng mặt bích tiêu chuẩn Mỹ?

A: Tiêu chuẩn (ASME B16.5/B16.47) + Kích thước NPS + Xếp hạng áp suất cấp + Model (WN/SO/BL, v.v.) + Bề mặt bịt kín + Vật liệu + Yêu cầu giao hàng.

Hỏi: Làm thế nào để lựa chọn giữa bề mặt bịt kín RF và RJ trong mặt bích tiêu chuẩn Mỹ?

A: RF (Mặt nâng): Loại phổ quát, thích hợp cho các miếng đệm vết thương xoắn ốc, đủ cho hầu hết các điều kiện làm việc áp suất trung bình và thấp;

RJ (Mặt khớp vòng): Dành riêng cho nhiệt độ cao và áp suất cao, phù hợp với các miếng đệm vòng hình bát giác/hình elip bằng kim loại, được sử dụng cho đầu giếng dầu khí, nồi hấp và đường ống dẫn hơi chính.

Hỏi: Ranh giới kỹ thuật giữa mặt bích ASME B16.5 và B16.47 là gì?

A: B16.5: Mặt bích ống thông thường, NPS 1/2″～NPS 24″, lực chính cho đường ống hóa dầu và xử lý;

B16.47: Mặt bích đường ống có đường kính lớn, NPS＞24”, được chia thành Series A và Series B, được sử dụng cho các đường ống dẫn đường dài và các giao diện lớn trong các trang trại bể chứa.

Hỏi: Các loại thép cacbon/thép không gỉ thông thường dành cho mặt bích tiêu chuẩn Mỹ là gì?

· Thép rèn cacbon: A105 (đối với điều kiện làm việc ở nhiệt độ cao);

· Vật liệu rèn inox: A182 F304/F316L;

· Thép hợp kim: A182 F11/F22 (dùng cho nhiệt điện nhiệt độ cao);

· Thép nhiệt độ thấp: A350 LF2/LF3 (đối với điều kiện làm việc đông lạnh).
