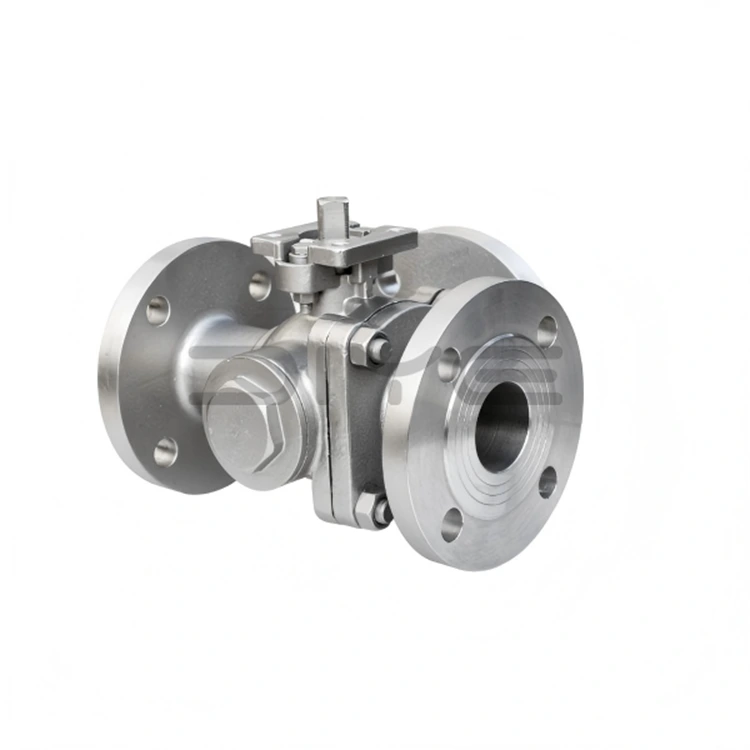

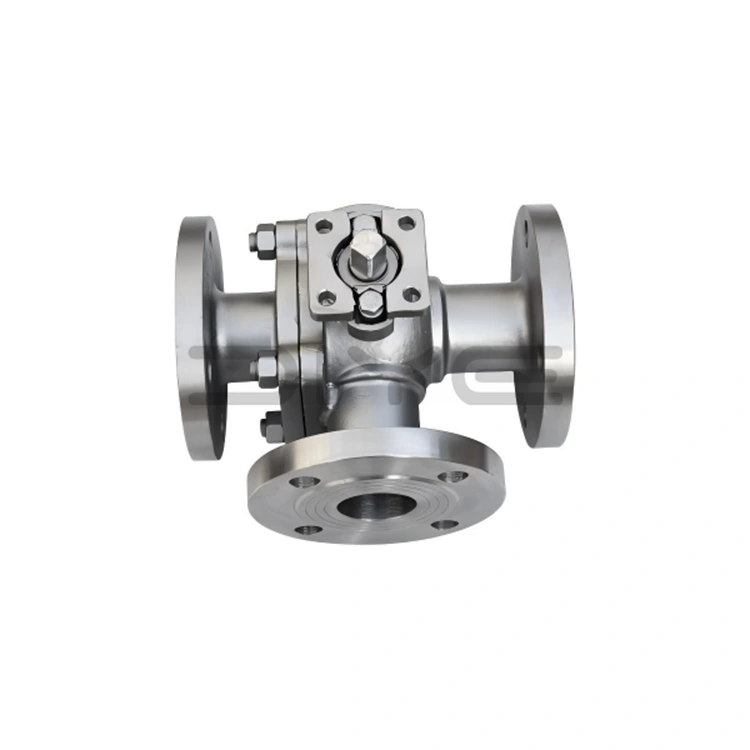

Van bi mặt bích 3 chiều bằng thép không gỉ

VAN DIYE Van bi mặt bích 3 chiều bằng thép không gỉ là loại van công nghiệp hiệu suất cao được thiết kế đặc biệt để kiểm soát dòng chảy trong các đường ống phức tạp. Khả năng tùy biến cao, chúng có thể đáp ứng nhu cầu đa dạng của các tình huống công nghiệp khác nhau. Các sản phẩm sử dụng thiết kế cấu trúc khoa học, kết hợp với vật liệu chất lượng cao và quy trình sản xuất nghiêm ngặt, đồng thời được sử dụng rộng rãi trong các lĩnh vực hóa chất, dầu khí và các lĩnh vực công nghiệp khác, cung cấp các giải pháp đáng tin cậy cho việc chuyển hướng, sáp nhập và chuyển mạch phương tiện đường ống.

Vật liệu cốt lõi và đảm bảo chất lượng

Van bi mặt bích bằng thép không gỉ 3 chiều được chế tạo chủ yếu bằng thép không gỉ 304 hoặc 316L, có khả năng chống ăn mòn tuyệt vời, chịu nhiệt độ cao và chịu áp lực, giúp chúng có thể thích ứng với nhiều điều kiện làm việc khắc nghiệt khác nhau. Các con dấu được làm bằng vật liệu chất lượng cao như polytetrafluoroethylene (PTFE) và PPL, được lựa chọn nghiêm ngặt và tuân thủ các tiêu chuẩn công nghiệp quốc tế. Tất cả các vật liệu được sử dụng trong sản xuất đều được kiểm tra theo các tiêu chuẩn ngành như GB/T và API, đồng thời có sẵn các báo cáo phổ vật liệu để đảm bảo tuân thủ nguyên liệu và truy xuất nguồn gốc chất lượng.

Khả năng tùy chỉnh

Để đáp ứng nhu cầu của các dự án kỹ thuật khác nhau, DIYE VALVE hỗ trợ tùy chỉnh theo yêu cầu Van bi mặt bích 3 chiều bằng thép không gỉ. Kích thước không chuẩn, kênh dòng chảy đặc biệt và các tiêu chuẩn mặt bích khác nhau có thể được tùy chỉnh theo yêu cầu của khách hàng. Các kênh dòng chảy tùy chỉnh cũng có thể được tạo dựa trên bản vẽ của khách hàng để giải quyết các thách thức kiểm soát dòng chảy đặc biệt trong các đường ống phức tạp.

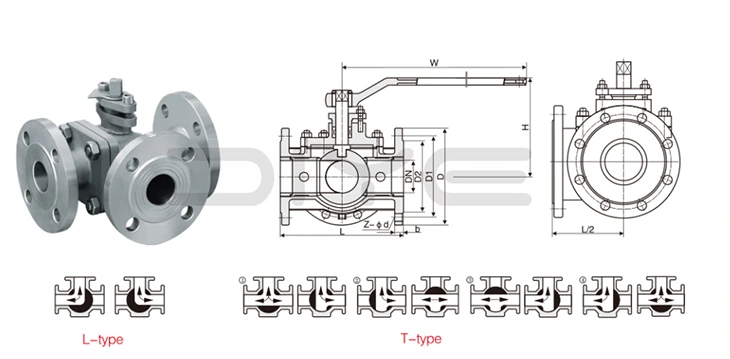

Chi tiết kênh dòng LT

LT (kênh dòng chảy) của Van bi mặt bích 3 chiều DIYE VALVE chủ yếu được chia thành hai loại, cả hai đều sử dụng cấu trúc đóng mở xoay 90°. Vị trí tay cầm rõ ràng, chuyển mạch trơn tru, vận hành thuận tiện và đáng tin cậy, đáp ứng nhu cầu điều khiển phức tạp của đường ống công nghiệp.

Kênh dòng chảy loại 1.L (LT-L)

Chủ yếu được sử dụng để chuyển hướng phương tiện truyền thông hoặc chuyển đổi một chiều. Lõi bi có thiết kế lỗ xuyên hình chữ L, cho phép kiểm soát chất lỏng "một đầu vào, hai đầu ra" hoặc "hai đầu vào, một đầu ra". Tay cầm xoay 90° nhanh chóng thay đổi hướng dòng vật liệu, không để lại cặn vật liệu, giảm thiểu lực cản dòng chảy và cải thiện hiệu quả vận hành đường ống.

Các tình huống áp dụng: Thích hợp để chuyển hướng một phương tiện sang hai đường ống khác nhau hoặc hợp nhất hai phương tiện thành một đường ống (cấm hợp nhất đồng thời để tránh lây nhiễm chéo), chẳng hạn như phân nhánh đường ống và phân phối phương tiện trong sản xuất công nghiệp.

Kênh dòng chảy loại 2.T (LT-T)

Chủ yếu được sử dụng để hợp nhất phương tiện, chuyển hướng hoặc chuyển đổi hai chiều. Lõi bi có thiết kế lỗ xuyên hình chữ T, cho phép linh hoạt điều khiển “một đầu vào, hai đầu ra”, “hai đầu vào, một đầu ra” hoặc “hai đầu vào, hai đầu ra”. Chuyển mạch mượt mà, niêm phong chặt chẽ và phân phối đồng thời hai phương tiện tương thích giúp nó phù hợp để kiểm soát dòng chảy đa hướng trong các đường ống phức tạp.

Các tình huống áp dụng: Thích hợp để chuyển đổi phương tiện đa hướng trong các đường ống phức tạp, chẳng hạn như trộn phương tiện và đảo ngược đường ống trong ngành hóa chất và dầu khí.

Ưu điểm của hợp tác

Là nhà sản xuất nguồn, DIYE VALVE có lượng hàng tồn kho dồi dào và thời gian giao hàng ổn định, có thể đáp ứng nhu cầu đặt hàng ngoại thương, dự trữ hàng cho nhà phân phối và hỗ trợ các dự án kỹ thuật lớn và vừa; nó cung cấp một bộ chứng từ xuất khẩu và báo cáo kiểm tra đầy đủ để đảm bảo thông quan được thông suốt; mua số lượng lớn có thể được giảm giá theo từng cấp độ; nó được trang bị một đội ngũ kỹ thuật chuyên nghiệp và dịch vụ hậu mãi toàn diện, đồng thời có thể cung cấp cho khách hàng hỗ trợ kỹ thuật và tư vấn giải pháp bất cứ lúc nào để đạt được lợi ích chung và kết quả đôi bên cùng có lợi.

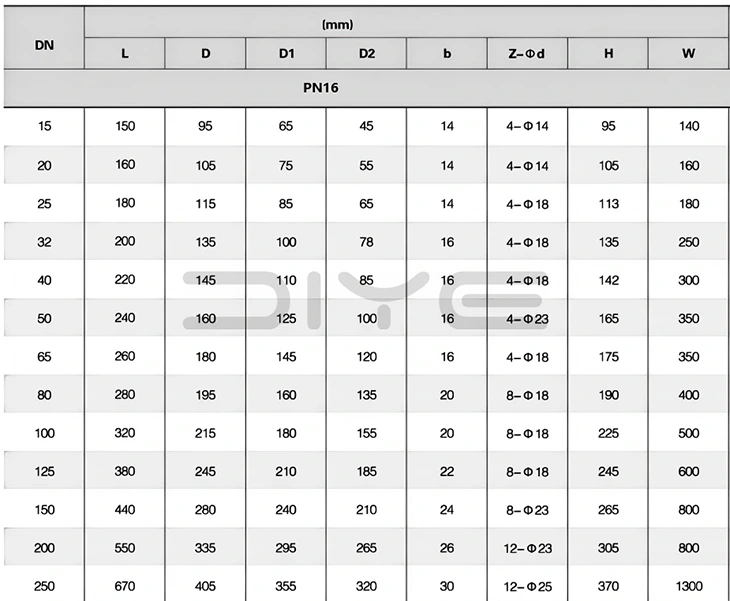

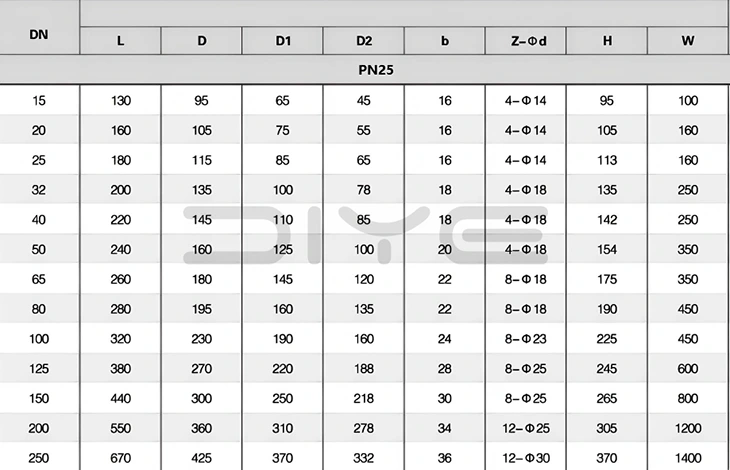

Thông số kỹ thuật

Câu hỏi thường gặp

Hỏi: Sự khác biệt kỹ thuật cốt lõi giữa kiểu dòng chảy loại L (LT-L) và loại T (LT-T) của Van bi mặt bích 3 chiều bằng thép không gỉ là gì? Làm thế nào để thực hiện lựa chọn?

Đáp: Sự khác biệt cốt lõi nằm ở chức năng dòng chảy và các tình huống áp dụng:

1.Mẫu dòng chảy loại L (LT-L): Lõi bóng có lỗ xuyên hình chữ L. Nó chỉ có thể thực hiện chuyển đổi một chiều "một đầu vào, hai đầu ra" hoặc "hai đầu vào, một đầu ra". Nó không thể hợp nhất đồng thời hai phương tiện (để tránh lây nhiễm chéo). Nó có khả năng cản dòng chảy thấp và không có cặn cặn, khiến nó trở nên lý tưởng cho các tình huống chuyển dòng/hợp lưu đơn giản như phân nhánh đường ống và phân phối trung bình.

2. Kiểu dòng chảy chữ T (LT-T): Lõi bóng có lỗ xuyên hình chữ T. Nó cho phép chuyển đổi hai chiều linh hoạt "một đầu vào, hai đầu ra", "hai đầu vào, một đầu ra" hoặc "hai đầu vào, hai đầu ra". Nó có thể hợp nhất đồng thời hai phương tiện tương thích, làm cho nó phù hợp cho việc chuyển đổi và trộn môi trường đa hướng trong các đường ống phức tạp như các đường ống trong ngành công nghiệp hóa chất và dầu khí.

Lõi lựa chọn: Chọn loại L để chuyển hướng đơn giản; chọn loại T cho hợp lưu phức tạp và chuyển mạch đa hướng.

Câu hỏi: Các yêu cầu kỹ thuật để chuyển đổi giữa hai mô hình dòng chảy là gì? Có khả năng gây nhiễu hoặc truyền kênh trung bình không?

A: Yêu cầu chuyển mạch kỹ thuật: Đối với cả hai loại, tay cầm phải được xoay 90° đến chốt định vị để đảm bảo lõi bi được chuyển hoàn toàn vào đúng vị trí, tránh trạng thái nửa mở/nửa đóng (có thể gây ra sự chuyển kênh trung bình và xói mòn bề mặt bịt kín). Nên đóng đường ống trung áp trước khi chuyển mạch để giảm tác động lên lõi bi.

Đảm bảo độ tin cậy: Các sản phẩm của Diye được trang bị lõi bi và ghế ngồi được gia công chính xác bằng CNC, đảm bảo độ chính xác lắp cao giúp chuyển mạch mượt mà, không bị kẹt. Các bề mặt bịt kín được mài chính xác để đạt được khả năng bịt kín không rò rỉ hai chiều sau khi được chuyển đổi hoàn toàn, nhờ đó loại bỏ sự phân kênh trung bình.

Câu hỏi: Các mẫu dòng LT đặc biệt có thể được tùy chỉnh không? Những thông số kỹ thuật cần được cung cấp?

Trả lời: Có, chúng tôi hỗ trợ tùy chỉnh các mẫu luồng LT độc quyền. Các thông số kỹ thuật cốt lõi sau đây phải được cung cấp:

1. Đường kính danh nghĩa của đường ống và tiêu chuẩn mặt bích.

2. Loại trung bình, áp suất và nhiệt độ.

3. Yêu cầu về dòng chảy cụ thể (ví dụ: "ba cửa vào, một cửa ra" hoặc "một cửa vào, ba cửa ra").

4. Kích thước không gian lắp đặt.

5. Yêu cầu về vật liệu.
