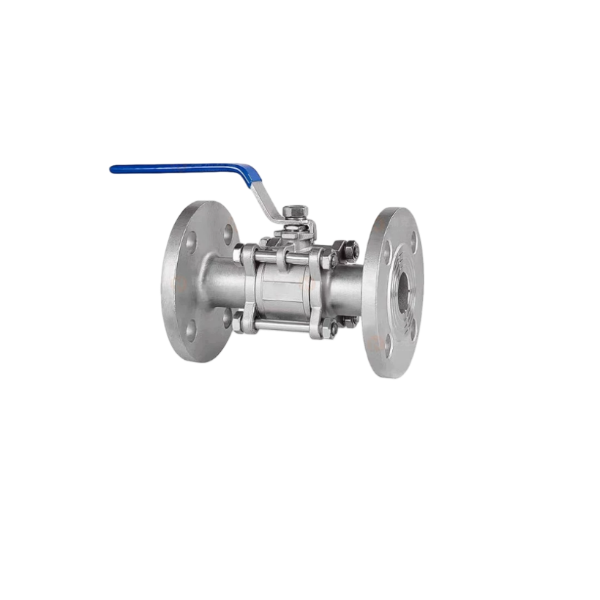

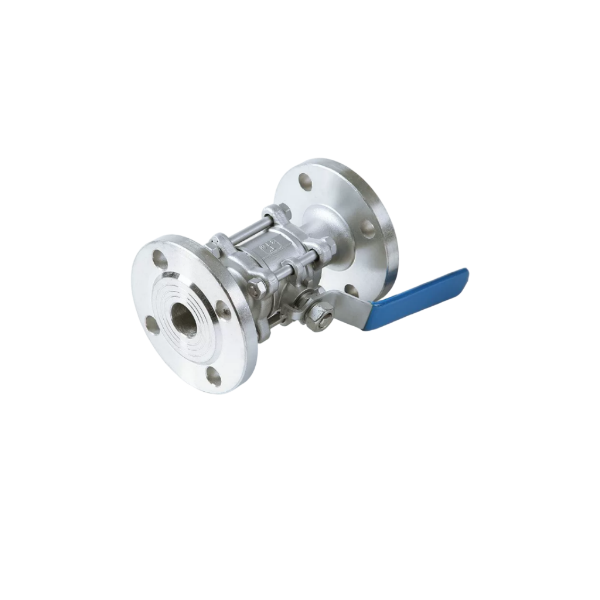

Van bi mặt bích 3pc bằng thép không gỉ

Giới thiệu sản phẩm

Van bi mặt bích 3 mảnh bằng thép không gỉ có thân SS304/SS316L được rèn bằng gia công CNC. Các đầu có mặt bích cho phép lắp ráp dễ dàng với các đường ống công nghiệp. Được trang bị thân van chống tràn và đệm kín bằng PTFE, van cổng đầy đủ này giảm thiểu tổn thất áp suất trung bình. Nó sử dụng miếng đệm gắn tiêu chuẩn ISO5211, có sẵn để vận hành đòn bẩy thủ công hoặc được trang bị bộ truyền động bằng khí nén và điện để điều khiển tự động từ xa. Được xuất khẩu rộng rãi để ngắt chất lỏng trong các hệ thống đường ống hóa chất, xử lý nước, dầu khí và chế biến thực phẩm.

Nguyên tắc làm việc

Van bi mặt bích 3 mảnh điều khiển dòng chất lỏng thông qua góc xoay 90° của quả bóng quanh trục thân. Một lỗ xuyên qua được gia công trên quả bóng. Khi lỗ khoan thẳng hàng với hướng đường ống, chất lỏng sẽ chảy tự do. Sau khi xoay 90 độ, mặt rắn của quả bóng ép vào ghế để chặn dòng chảy. Thân ba mảnh được chia ra bao quanh quả bóng và các bộ phận bịt kín. Thân dẫn động chuyển động quay của quả bóng. Sự tiếp xúc chặt chẽ giữa quả bóng và chỗ ngồi tạo ra sự bịt kín bong bóng để mở hoặc tắt phương tiện đường ống.

Thuận lợi

1.Cấu trúc ba mảnh tách rời cho phép kiểm tra nội tuyến và thay thế phớt mà không cần tháo toàn bộ van ra khỏi đường ống, cắt giảm đáng kể chi phí bảo trì.

2.Kết nối mặt bích mang lại mức áp suất cao và mối nối ống ổn định; van vẫn cố định trong quá trình tháo gỡ đường ống.

3.Thân bằng thép không gỉ được rèn mang lại khả năng chống ăn mòn vượt trội và kéo dài tuổi thọ cho các phương tiện ăn mòn.

4.Thiết kế cổng đầy đủ làm giảm sức cản dòng chảy và ngăn ngừa sự tích tụ trầm tích.

5.Hiệu suất bịt kín đáng tin cậy với mô-men xoắn vận hành thấp; tương thích với bộ truyền động tự động để điều khiển từ xa.

6.Cấu trúc mô-đun đảm bảo khả năng thay thế tốt của các phụ tùng thay thế, đáp ứng yêu cầu chứng nhận cho các dự án xuất khẩu ra nước ngoài.

Thông số kỹ thuật

Câu hỏi thường gặp

Câu hỏi 1: Có những lựa chọn vật liệu nào cho van bi mặt bích 3 mảnh này?

A: Vật liệu thân tiêu chuẩn là thép không gỉ SS304 và SS316L. Bóng và thân cũng bằng thép không gỉ. Chất liệu ghế là tiêu chuẩn PTFE; PFA là tùy chọn cho các điều kiện làm việc có tính ăn mòn khắc nghiệt.

Câu 2: Van có thể hoạt động ở phạm vi áp suất và nhiệt độ nào?

A: Áp suất làm việc: PN16 / PN25 / Class150 / Class300 tùy chọn. Ghế PTFE cho phép nhiệt độ làm việc từ -20oC đến 180oC. Phạm vi thực tế phụ thuộc vào phương tiện và lựa chọn con dấu.

Câu 3: Van có thể được lắp bộ truyền động bằng khí nén hoặc điện không?

Đ: Vâng. Nó được xây dựng với nền tảng gắn tiêu chuẩn ISO5211. Tay cầm bằng tay có thể được thay thế bằng bộ truyền động khí nén (tác động đơn/tác động kép) hoặc bộ truyền động điện để điều khiển tự động từ xa.
