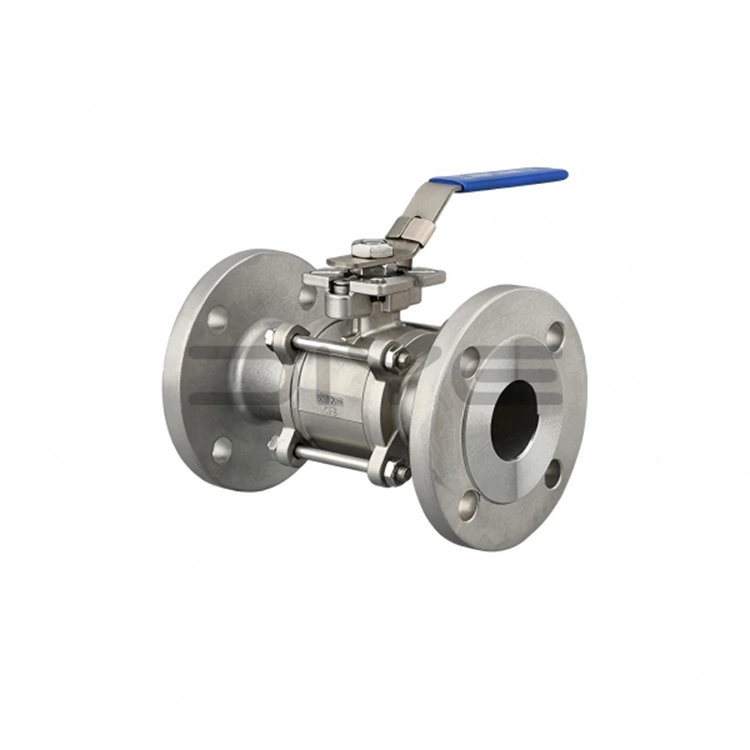

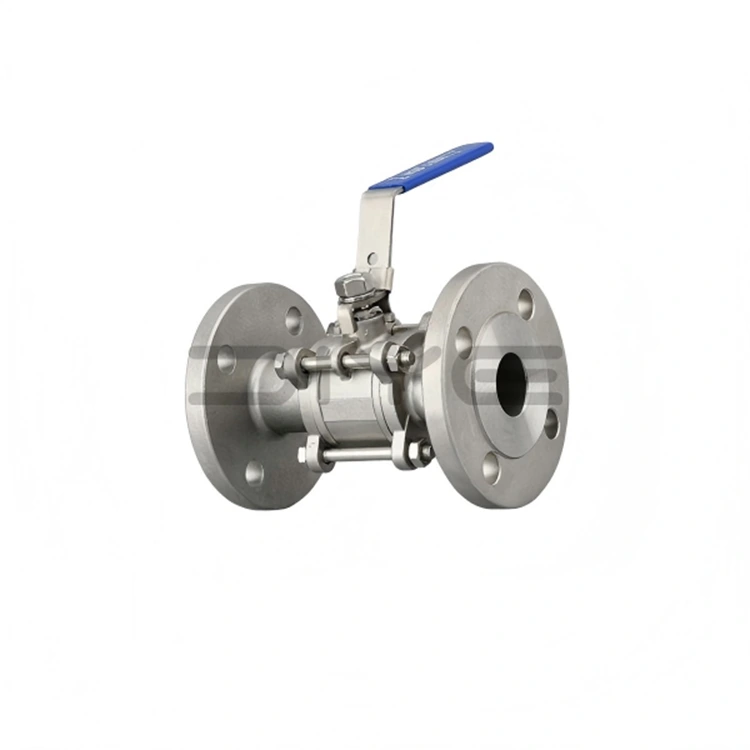

Van bi mặt bích 3pc có miếng gắn

Van bi mặt bích 3pc có miếng gắn của chúng tôi được thiết kế để lắp bộ truyền động trực tiếp và bảo trì nội tuyến. Thân chính được chế tạo từ thép không gỉ 304 hoặc 316L (thép đúc có sẵn cho các ứng dụng cụ thể), có cấu trúc thân van ba mảnh được bắt vít và thiết kế bệ cao tuân thủ các tiêu chuẩn ISO 5211. Nó hỗ trợ điều khiển tự động hóa bằng khí nén/điện và tuân thủ các tiêu chuẩn mặt bích GB (Tiêu chuẩn quốc gia Trung Quốc), ANSI (Tiêu chuẩn Mỹ) và DIN (Tiêu chuẩn Đức). Hệ thống kiểm soát chất lượng toàn diện đảm bảo hiệu suất nhất quán trên tất cả các lô sản xuất.

Ưu điểm về kết cấu cốt lõi

1. Cấu trúc ba mảnh có thể tháo rời

- Gồm thân van trái, thân van phải và thân van giữa (gồm lõi bi và cụm thân van), được cố định bằng bu lông.

- Có thể bảo trì trực tuyến mà không cần tháo rời hoàn toàn van khỏi đường ống. Chỉ cần nới lỏng các bu lông, tháo thân van giữa và nhanh chóng tháo lõi bi, vòng đệm và các bộ phận bên trong khác để dễ dàng vệ sinh, bảo trì và thay thế các bộ phận dễ bị tổn thương.

- Phân bổ ứng suất phân tán giúp tăng cường độ bền tổng thể của thân van, phù hợp cho việc vận hành đường ống áp suất trung bình và cao và ngăn chặn hiệu quả sự biến dạng và rò rỉ của thân van.

- Giảm thời gian ngừng hoạt động để bảo trì và giảm chi phí bảo trì, khiến nó đặc biệt phù hợp với các điều kiện vận hành phức tạp cần bảo trì thường xuyên.

2. Cấu trúc gốc nền tảng cao tuân thủ tiêu chuẩn ISO 5211

- Thiết kế đỉnh cao tích hợp hoàn toàn tuân thủ tiêu chuẩn ISO 5211, cho phép lắp đặt trực tiếp các bộ truyền động khí nén/điện mà không cần hỗ trợ thêm.

- Van bi mặt bích 3 mảnh có tấm gắn kết có cấu trúc thân gắn phía dưới và thiết kế nén đóng gói tự động bằng lò xo đĩa kép, tối ưu hóa hiệu suất bịt kín thân van và ngăn chặn thân van bung ra trong trường hợp áp suất tăng bất thường trong buồng van, nhờ đó nâng cao độ an toàn khi vận hành.

- Một số kiểu máy được trang bị thiết bị chống tĩnh điện để giải phóng tĩnh điện một cách hiệu quả và ngăn ngừa các mối nguy hiểm về an toàn do tích tụ tĩnh điện, khiến thiết bị này phù hợp với các ứng dụng truyền thông dễ cháy nổ.

- hỗ trợ điều khiển tự động và vận hành từ xa, nâng cao hiệu quả vận hành trong dây chuyền sản xuất lắp ráp và các tình huống không cần giám sát.

Thông số kỹ thuật và tiêu chuẩn

1. Phạm vi kích thước: DN10–DN200 (1/4 inch–8 inch)

2. Tiêu chuẩn mặt bích: GB (Dự án kỹ thuật trong nước), ANSI (Thị trường Bắc Mỹ), DIN (Thị trường Châu Âu)

3. Chất liệu thân van: Thép không gỉ 304, Thép không gỉ 316L, Thép đúc (Có thể tùy chỉnh theo điều kiện vận hành)

Vật liệu niêm phong và hiệu suất

1. Polytetrafluoroethylene (PTFE): Khả năng chống ăn mòn mạnh, hiệu quả bịt kín tuyệt vời, phạm vi nhiệt độ -29oC đến + 150oC, chi phí thấp, phù hợp với nhiệt độ, áp suất bình thường và điều kiện môi trường không có hạt, được sử dụng rộng rãi nhất và có thể đạt được niêm phong không rò rỉ hai chiều.

2. Polyphenylene Sulfide (PPL): Van bi mặt bích 3pc có Tấm gắn, khả năng chịu nhiệt độ cao và chống mài mòn vượt trội, chịu nhiệt độ lên đến -29oC đến + 300oC, thích hợp với nhiệt độ cao, áp suất cao và môi trường chứa các hạt nhẹ, phù hợp với các điều kiện công nghiệp phức tạp như công nghiệp dầu khí và hóa chất, độ kín ổn định và tuổi thọ dài.

3. Polytetrafluoroethylene gia cố (RPTFE): Được tối ưu hóa và gia cố dựa trên PTFE, nó kết hợp khả năng chống ăn mòn và chống mài mòn, khiến nó phù hợp với nhiều điều kiện vận hành thông thường và phức tạp nhẹ, nâng cao hơn nữa độ tin cậy bịt kín.

Dịch vụ và hỗ trợ

Tận dụng hơn 10 năm kinh nghiệm xuất khẩu Van bi mặt bích 3pc có miếng gắn, DIYE VALVE đã thành lập một đội ngũ dịch vụ hậu mãi chuyên nghiệp. Khi nhận được thắc mắc sau bán hàng hoặc báo cáo lỗi, chúng tôi sẽ phản hồi trong vòng 24 giờ, nhanh chóng khắc phục sự cố và đưa ra giải pháp nhằm đảm bảo thiết bị của khách hàng hoạt động bình thường.

Chúng tôi duy trì một lượng lớn các phụ tùng thay thế chính hãng và tương thích (vòng đệm, bu lông, thân van, v.v.) để vận chuyển nhanh chóng, đáp ứng nhu cầu thay thế của khách hàng và giảm thiểu tổn thất do thời gian ngừng hoạt động. Chúng tôi cũng cung cấp hướng dẫn kỹ thuật miễn phí bao gồm các thông số kỹ thuật lắp đặt, bảo trì hàng ngày và khắc phục sự cố, đồng thời có thể cung cấp các dịch vụ kỹ thuật tại chỗ theo yêu cầu của khách hàng.

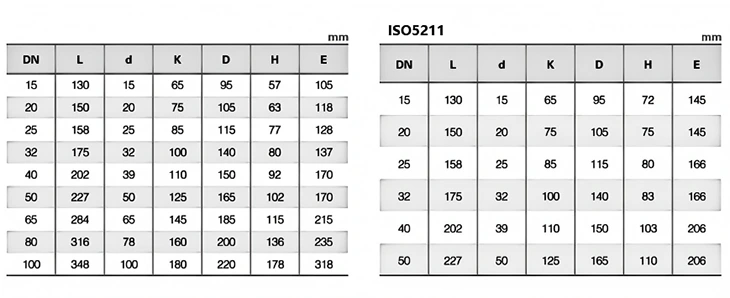

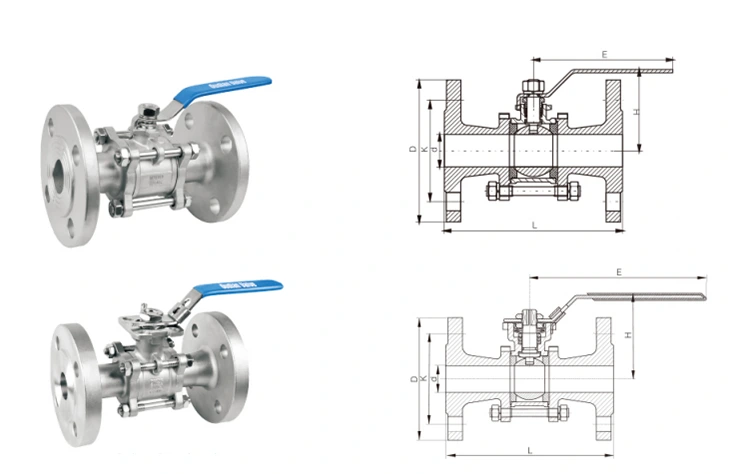

Thông số kỹ thuật

Câu hỏi thường gặp

Hỏi: Những tiêu chuẩn nào được tuân theo để kiểm tra van bi mặt bích ba mảnh? Những chỉ số hoạt động nào được đảm bảo đáp ứng tiêu chuẩn?

Trả lời: Van bi mặt bích ba mảnh tuân thủ nghiêm ngặt các tiêu chuẩn GB/T-13927 và API 598 để kiểm tra. Trước khi rời khỏi nhà máy, mỗi van đều trải qua các bài kiểm tra áp suất nghiêm ngặt (áp suất nước và áp suất không khí), kiểm tra độ chính xác về kích thước, kiểm tra hiệu suất bịt kín và kiểm tra bề ngoài. Các thử nghiệm này đảm bảo rằng các chỉ số hiệu suất cốt lõi như khả năng chịu áp lực, hiệu suất bịt kín và độ chính xác về kích thước đều đáp ứng các tiêu chuẩn và nghiêm cấm các sản phẩm không đủ tiêu chuẩn rời khỏi nhà máy.

Hỏi: Tôi có thể nhanh chóng mua các phụ kiện phù hợp nếu vòng đệm của van bi mặt bích ba mảnh bị hỏng không?

Đ: Vâng. Với tư cách là nhà sản xuất nguồn, Diye duy trì một kho dài hạn các vòng đệm tương thích ban đầu và các phụ kiện khác nhau (chẳng hạn như bu lông và thân van). Chúng tôi có thể giao hàng nhanh chóng để đáp ứng nhu cầu thay thế phụ kiện của bạn, giảm tổn thất do thời gian ngừng hoạt động của thiết bị và cung cấp hướng dẫn kỹ thuật miễn phí về việc thay thế để đảm bảo việc thay thế diễn ra suôn sẻ và hiệu quả.

Hỏi: Các vật liệu chính tùy chọn cho thân van, lõi bi và thân van của van bi mặt bích ba mảnh là gì? Làm thế nào để chọn vật liệu?

Trả lời: Vật liệu chính tùy chọn cốt lõi bao gồm ba loại: thép không gỉ 304, thép không gỉ 316L và thép carbon. Tham khảo lựa chọn như sau: ① Thép không gỉ 304: thích hợp cho các điều kiện làm việc chống ăn mòn mạnh của nước, dầu, khí và axit-bazơ yếu, với hiệu suất chi phí vượt trội, phù hợp với đường ống công nghiệp và dân dụng thông thường; ② Thép không gỉ 316L: được bổ sung thêm nguyên tố molypden, có khả năng chống ăn mòn và chống oxy hóa mạnh hơn, phù hợp với các điều kiện làm việc phức tạp như axit-bazơ mạnh, nước biển và dung môi hóa học, phù hợp với các tình huống cao cấp như dầu mỏ và dược phẩm; ③ Thép carbon: cường độ kết cấu cao và hiệu suất chịu áp lực tuyệt vời, phù hợp với điều kiện làm việc áp suất cao, không bị ăn mòn và các tình huống tải nặng. Tất cả các vật liệu đều được sản xuất bởi nhà máy ban đầu của Diye và có thể tùy chỉnh theo nhu cầu.
